Описание
КШПТ предназначен для мониторинга сети постоянного тока фотоэлектронных модулей (солнечных панелей). Аппаратный комплекс контроля и управления КШПТ выполнен на базе уникальной системы мониторинга и управления СМИУ.
Конструктивные особенности

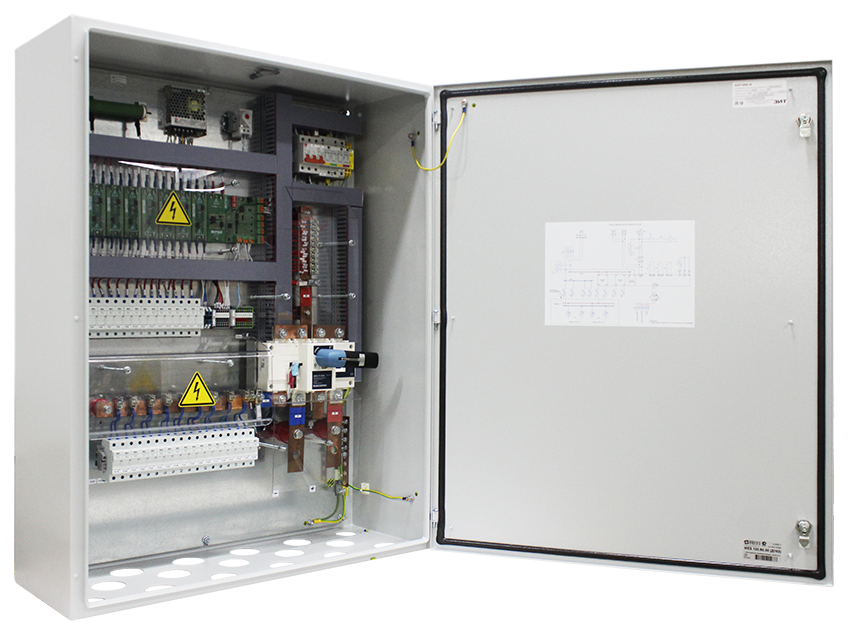

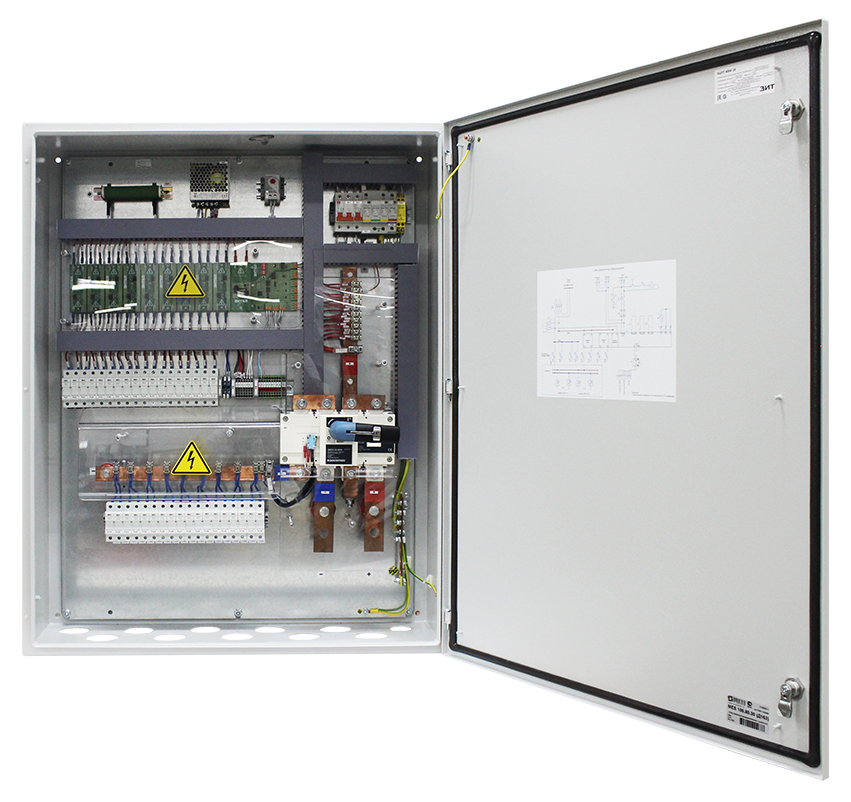

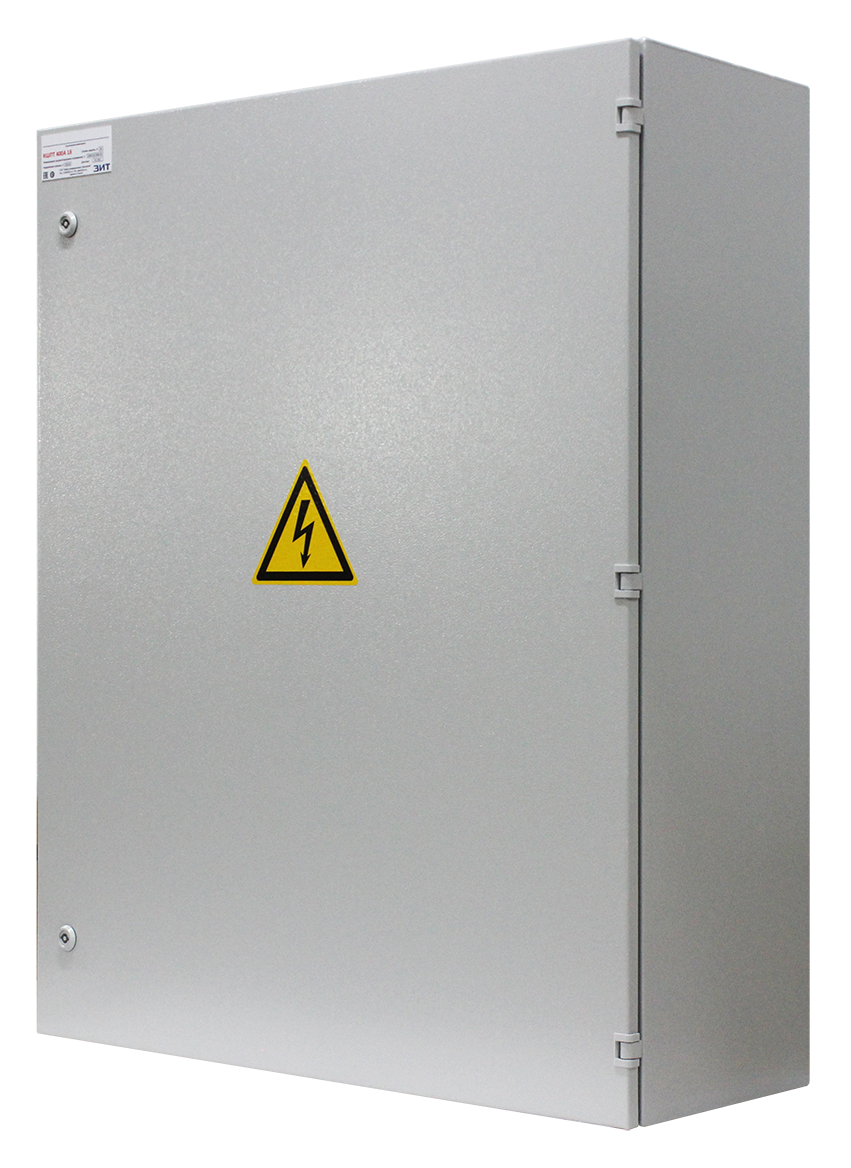

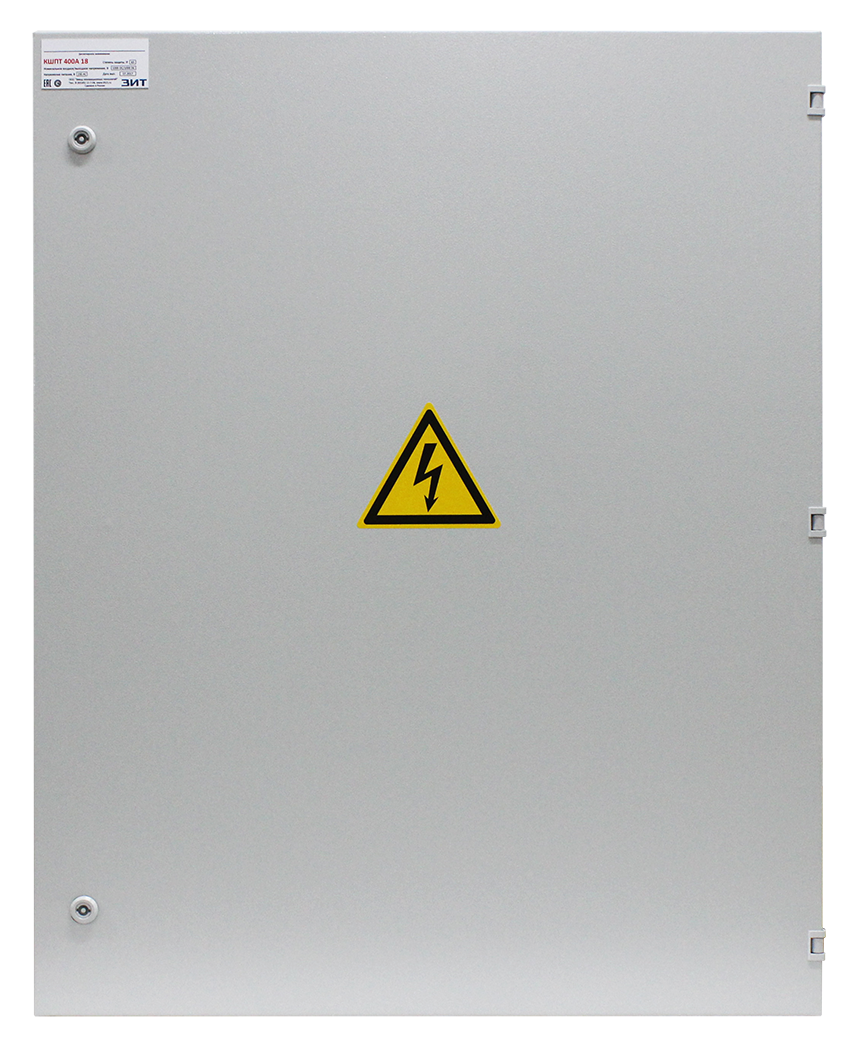

КШПТ изготавливается в металлическом корпусе (навесном шкафу), конструктивные решения подводов внешних кабелей которого разработаны с целью достижения максимальной степени защиты корпуса. Благодаря этому КШПТ может эксплуатироваться в жестких климатических условиях в непрерывном режиме работы.

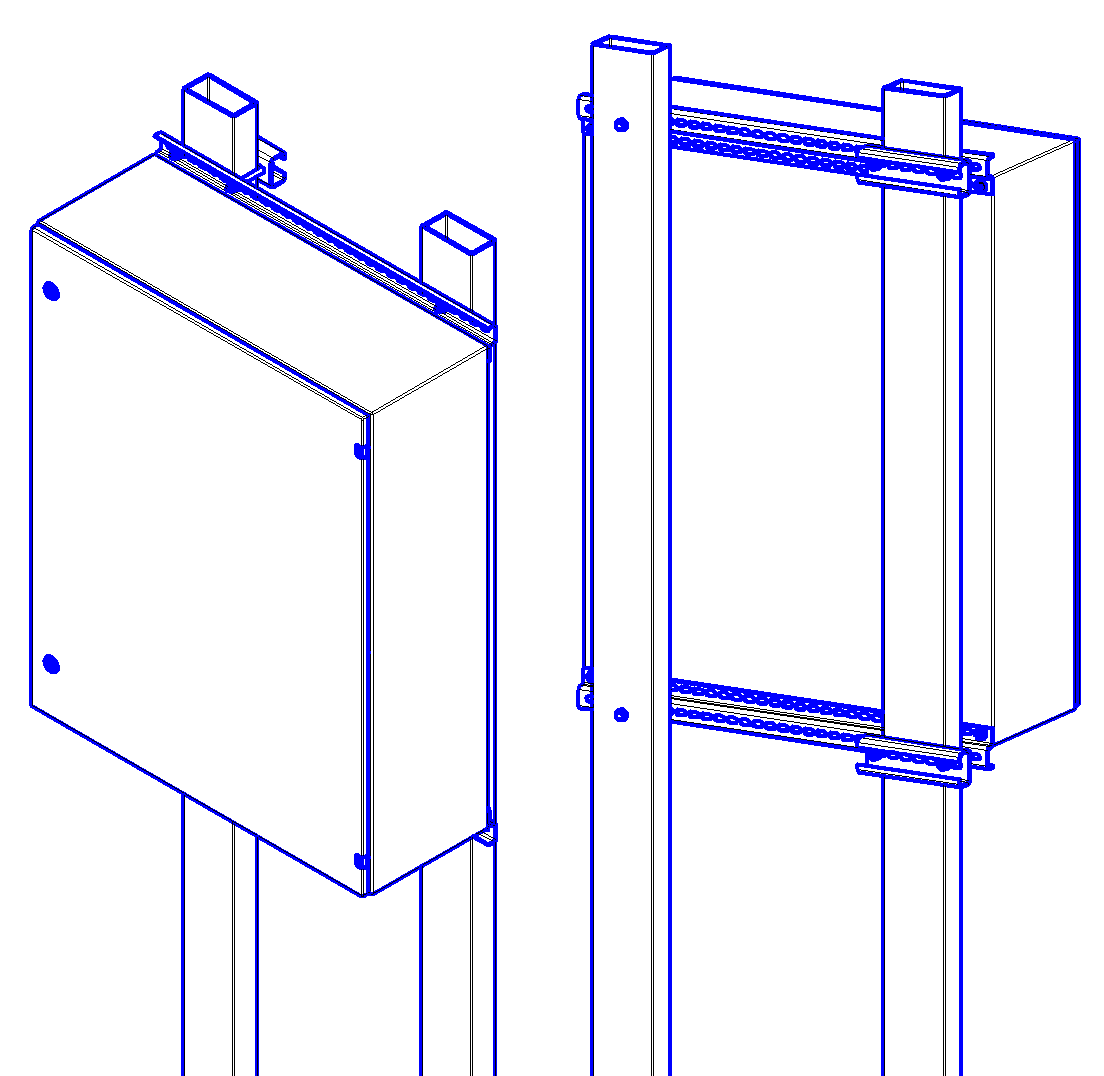

Конструктивные решения КШПТ в области установки и крепления позволяют устанавливать КШПТ на месте эксплуатации стопорными фиксаторами для настенной установки и при помощи Z-профиля крепить к двум стойкам сваям. Для крепления может применяется уже существующая стойка- свая опорной конструкции ФЭМ и стойка свая КШПТ (входящая в монтажный комплект для крепления КШПТ к стойке сваи). Продуманные решения, примененные в устройствах крепежа КШПТ, позволяют устанавливать его на уже существующие стойки – сваи без применения сварочной техники и сверлильного оборудования.
Опции
- контроль состояние главного силового разъединителя;
- контроль состояние устройств защиты от перенапряжения (мониторинг аварийных ситуаций);
- контроль открывания/закрывания двери шкафа;
- дискретные выхода.
Система телеметрии
КШПТ обрабатывает и передает на диспетчерский пункт следующие сигналы:
1. Сила тока присоединений цепочек ФЭМ (0-30 А точность 0,5%).
2. DC напряжение (0-1000 В, точность 0,5%).
3. Температура внутри шкафа (-30…+120Со, точность 1 Со).
4. Температура поверхности ФЭМ (-50…+150Со, точность 0,5 Со).
5. Уровень солнечной радиации в горизонтальной плоскости.
6. Уровень солнечной радиации в плоскости ФЭМ.
7. Данные с модуля метеостанции.
8. Положение и состояния аппаратов защиты.
Интерфейс для передачи данных используемый в КШПТ - RS-485, протокол передачи данных - Modbus RTU.
Характеристики интерфейса
|
Наименование характеристики |
Значение |
|
Число каналов измерения тока |
18 |
|
Максимальный измеряемый ток канала (ток сдвоенной цепочки фотоэлектрических модулей) |
4.5U/200 |
|
Число каналов измерения напряжения |
1 |
|
Число дискретных входов |
от 3 |
|
Число аналоговых входов (4-20 мА) |
От 1 |
|
Число входов для подключения датчиков температуры PT1000 |
От 1 |
|
Интерфейс связи |
RS-485 |
|
Частота опроса |
раз в сек. |
Основные характеристики
|
Наименование характеристики |
Значение |
|
Материал корпуса |
металл (полиэфир обговаривается отдельно) |
|
Тип установки предохранителей |
в держателях-разъединителях |
|
Сечение подключаемых кабелей от цепочек модулей |
до 10 кв.мм |
|
Сечение выходных кабелей после выключателя постоянного тока |
до 300 кв.мм |
|
Сопротивление изоляции |
до 1000 В |
|
Встроенный обогрев |
250 Вт |
|
Тип гермовводов |
сальники M63 |
|
Класс защиты |
IP 65 |
|
Тип крепления |
навесной |
|
Исполнение |
однокорпусное исполнение с дверцей |
|
Климатические условия эксплуатации |
|
|
Снеговой район |
V |
|
Район по скорости ветров |
5 |
|
Нагрузка по гололеду |
IV |
|
Район по ветровому давлению |
III |
|
Абсолютная максимальная температура воздуха, °С |
Плюс 41 |
|
Абсолютная минимальная температура воздуха, °С |
Минус 45 |
|
Сейсмичность по шкале MSK-64 |
6 баллов |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ 1 |
|
Электротехнические характеристики |
|
|
Количество входов пост.тока, шт |
18 |
|
Максимальное допустимое напряжение DC, В |
1000 |
|
Максимальный допустимый выходной ток DC, А |
400 |
|
Максимальный допустимый входной ток DC, А |
25 |
|
Номинальный входной ток DC, А |
20 |
|
Напряжение питания (преобразуется в DC напряжение блоком питания), В |
230 АС |
|
Частота напряжения питания, Гц |
50 |
|
Питание собственных нужд, не более, Вт |
55 |
* технические характеристики могут быть изменены, исходя из требований заказчика
