Описание

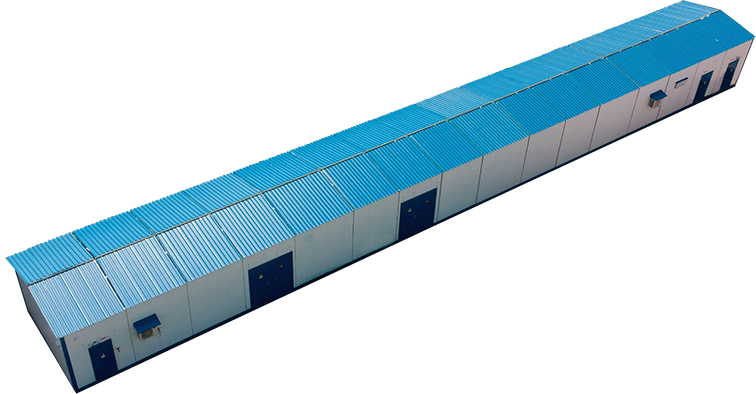

Закрытые распределительные устройства (ЗРУ), в утепленном блочно-модульном здании (БМЗ), напряжением 6(10)/0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной, или заземленной через дугогосящий реактор или резистор нейтралью.
Область применения
ЗРУ предназначены для электроснабжения промышленных, жилищно-коммунальных и общественных объектов, предприятий нефтегазового комплекса, а также зон индивидуальной застройки и коттеджных поселков.
Преимущества ЗРУ
- Возможность разработки индивидуального решения (комплектации) для каждого объекта.
- Применение современного надежного и безопасного в эксплуатации электрооборудования;
- Предмонтажная проверка и наладка электрооборудования в заводских условиях;
- Относительно малые габаритные размеры по сравнению с другими подстанциями такого же номинала;
- Достаточная прочность конструкции в сочетании с высокой изолированностью от воздействий окружающей среды (холод, жара) при небольшой массе;
- Простота конструкции и удобство монтажа на объекте.
Технические характеристики
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
6 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
|
Номинальный ток, А: |
|
|
- главных цепей КРУ |
1600 |
|
- сборных шин |
2000 |
|
Номинальный ток трансформаторов тока первичной обмотки, А Ток вторичной обмотки – 5А |
300 (150) на ячейках отходящих линий; 1500 – на ячейке секционного выключателя 1500 – на вводных ячейках |
|
Номинальный ток отключения силового выключателя, кА |
20 |
|
Ток термической стойкости, кА |
20 |
|
Длительность протекания тока термической стойкости, с: |
|
|
- главных токоведущих цепей |
3 |
|
- цепей заземления |
1 |
|
Ток электродинамической стойкости, кА |
51 |
|
Номинальные напряжения цепей управления и сигнализации, В: |
|
|
– при постоянном токе |
220 |
|
– при переменном токе |
220 |
|
– цепей освещения (переменного тока) |
220 |
|
Срок службы, лет, не менее |
30 |
|
Степень защиты по ГОСТ 14254-96 |
IP31 |
|
Количество ячеек в составе КРУ |
21 |
|
Наличие конденсаторной установки |
нет |
|
Наличие дуговой защиты |
Да |
|
Сейсмостойкость |
7 баллов |
