Описание

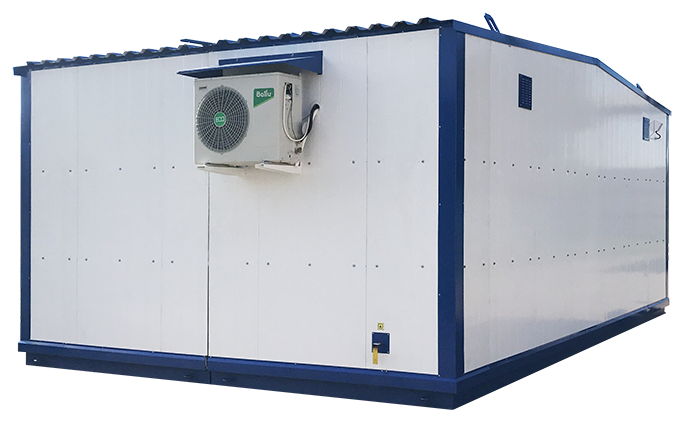

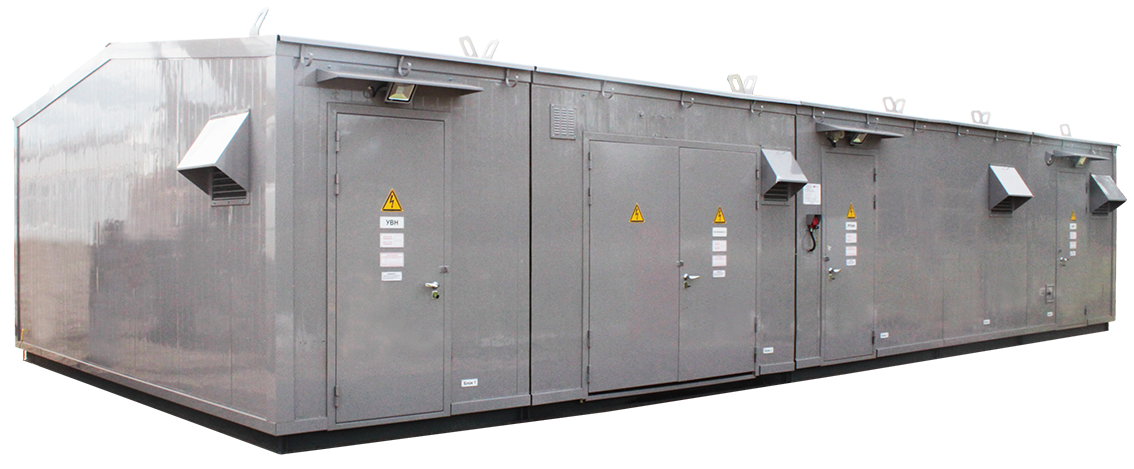

Блочно – модульные здания (далее по тексту здания) предназначены для размещения оборудования различного типа и назначения подстанций трансформаторных комплектных, низковольтных и высоковольтных комплектных распределительных устройств, а также помещения для размещения дежурного или обслуживающего персонала, с продолжительностью нахождения в них в течение одной смены.

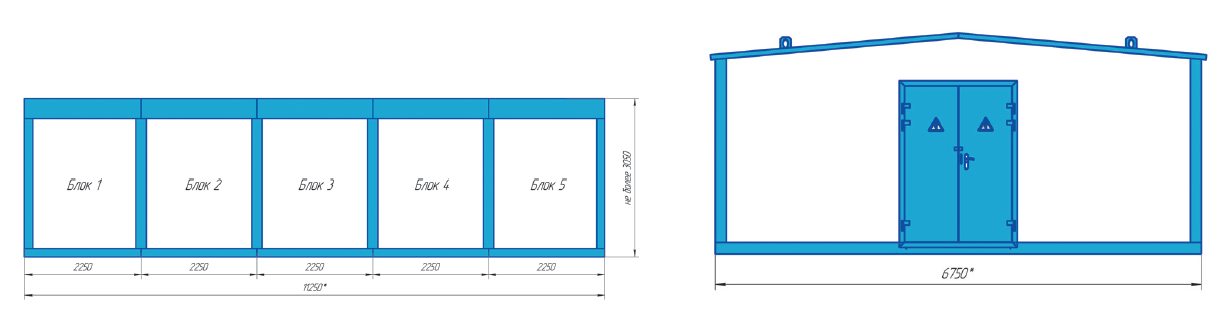

Тип конструкции БМЗ: цельносварная из прямоугольных труб сечением по ГОСТ 8645, уголков по ГОСТ 8509, швеллеров по ГОСТ 8240, обшитая ограждающими конструкциями стен толщиной 100-200 мм из оцинкованного профилированного листа СС10-1100-0,5 ГОСТ 24045 с окраской, стойкой к внешним климатическим воздействиям, краской с пределом огнестойкости EI 90 и утепленная высококачественным негорючим базальтовым наполнителем толщиной 50-150 мм плотностью до 120 кг/м3 или обшитая сэндвич-панелями с аналогичными характеристиками. Внутренняя облицовка выполняется из оцинкованной стали с полимерным покрытием и имеет толщину не менее 0,6 мм.
Расчетные сроки службы зданий - не менее 20 лет. Количество передислокаций зданий за расчетный период более 5 раз.
Опционные системы
В зависимости от назначения, здания могут поставляется заказчику с полностью скомплектованными инженерными системами:
- пожарной сигнализации;
- охранной сигнализации;
- автоматического пожаротушения;
- дежурного, рабочего, аварийного и ремонтного освещения;

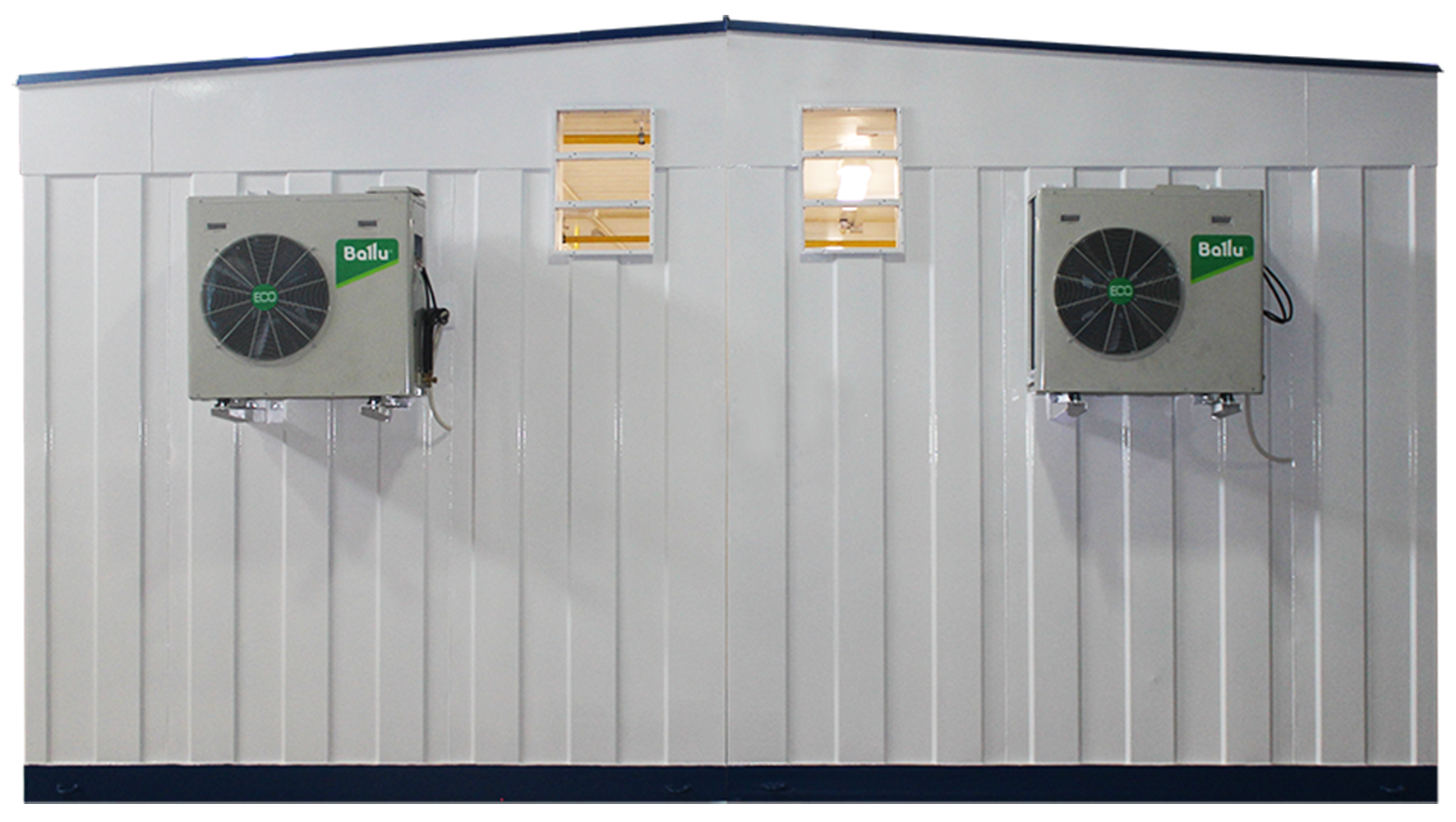

- микроклимата.
При установке одной и более опционных систем устанавливается щит собственных нужд ЩСН, в функциональное назначение которого входит прием и распределение напряжения питания и защита от токов короткого замыкания. ЩСН может выполнятся в виде панели и встраиваться при необходимости в любой щит напряжением 0,4 кВ.
Опции
- строповочные устройства;
- раскладной стул и стол;
- площадки обслуживания;
- стенды для схем оперативных цепей;
- шкаф со средствами индивидуальной защиты;
- комплект ЗИП (номенклатура и количество позиций комплекта ЗИП оговариваются на стадии проектирования);
- АРМ оператора;
- первичные средства пожаротушения.
Техническое описание
- Класс напряжения устанавливаемого оборудования в блочно-модульном здании может быть от 0,4 до 110 кВ.
- При установке системы поддержания микроклимата в блочно-модульном здании поддерживается температурный режим, оптимальный для эксплуатации установленного оборудования. Так, например, оптимальный температурный режим для оборудования напряжением 0,4 кВ от 17 до 22°С.
- Климатическое исполнение блочно-модульных зданий по ГОСТ 15150-69 – У, ХЛ, УХЛ, категория размещения 1, что соответствует абсолютной минимальной температуре воздуха внешней среды до минус 60°С, абсолютной максимальной температуре воздуха внешней среды до плюс 45 °С.
- Высота установки над уровнем моря блочно-модульного здания до 2000 м.
- Здания изготавливаются в трех исполнениях НС-исполнение для районов с сейсмичностью до 6 баллов по MSK-64 и С – до 9 баллов.
- Подвод внешних силовых и контрольных кабелей в блочно-модульное здание осуществляется: сбоку (ввод с эстакады) посредством кабельного ввода, снизу в панелях фальшполов (ввод кабелей проложенных под землёй), сверху (башня ввода).
- Блочно-модульные здания опционно комплектуются средствами противопожарной защиты. Перечень средств может быть оговорен на стадии заказа.
- Блочно-модульные здания опционно комплектуются средствами индивидуальной защиты. Перечень средств индивидуальной защиты в электроустановках соответствует СО153-34.03.603-2003 «Инструкция по применению и испытанию средств защиты, используемых в электроустановках»
- Для блочно-модульного здания может быть применено любое цветовое решение. При оформлении опросного листа достаточным будет указать код цвета из таблицы цветов RAL. Для блочно-модульных зданий качество окрашенных поверхностей не ниже V класса покрытий по ГОСТ 9.032.
- Контур заземления, как правило, выполняется по периметру здания из полосы оцинкованной 5х40 ГОСТ 535-09 и соответствует требованиям ПТЭЭП и главе 1.7 ПУЭ.
Пожарно-технические характеристики
|
Степень огнестойкости |
Класс конструктивной пожарной опасности |
Класс функциональной пожарной опасности |
Категория здания |
|
IIIа |
С0 |
Ф5.1 |
Д (без учета установленного оборудования) |
Условное обозначение
|
XX |
XXXX |
ХХХХ |
ТУ5363-001-61938140-2012 |
|
БК-блок-контейнер БМЗ блочно-модульное здание |
Способ установки здания: ХЧ-здание с ходовой частью; СВ-здание для установки на свайное поле; ФБ-здание для установки на фундамент. |
Тип здания-аббревиатура устанавливаемого оборудования внутри здания или его назначения (примеры обозначений приведены ниже) |
Номер технических условий, по которо- му устанавливается изделие |
Пример условного обозначения: БК-ХЧ-КТП- ТУ5363-001-61938140-2012 – блок контейнер для комплектной трансформаторной подстанции с ходовой частью в соответствии с ТУ5363-001-61938140-2012.
