Описание
Камеры серии КСО-316 на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств сетей с изолированной нейтралью или заземленной через дугогасящий реактор и изготавливаются для распределительных пунктов и трансформаторных подстанций
Сертификаты
- ТР ТС;
- промышленная безопасность;
- устойчивость к взлому;
- огнестойкость;
- пожаробезопасность;
- сейсмостойкость;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальный ток сборных шин, А |
630, 1000, 1600 |
|
Номинальный ток шинных мостов, А |
630, 1000, 1600 |
|
Номинальный первичный ток трансформаторов тока, А |
50; 75; 100;150; 200; 300; 400; 600 |
|
Ток термической стойкости, кА |
16, 20 |
|
Время протекания тока термической стойкости, с: |
|
|
- для камер 400, 630 А |
1
|
|
- для камер 1000 А |
|
|
- для камер 1600 А |
|
|
Ток отключения выключателя, установленного в КСО, кА |
0,63 |
|
Номинальное напряжение вспомогательных цепей защиты, управления и сиг нализации, В - переменного тока |
110±5; 220±11 |
|
- постоянного тока |
110±5;220±11 |
|
- цепи трансформаторов напряжения |
100 |
|
- цепи освещения внутри камер |
12, 24, 36, 42 |
|
- цепи освещения снаружи камер |
220 |
|
- цепи трансформаторов собственных нужд |
220; 380 |
|
Изоляция по ГОСТ 1516.1 |
Нормальная |
|
Степень защиты оболочек по ГОСТ 14254 |
IP20 |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50±1,25 |
|
Габаритные размеры, мм: |
|
|
- высота каркаса |
2200 |
|
- глубина |
1100 |
|
- ширина |
750; 1000; 1200 |
Классификация исполнений
|
Наименование признаков классификации |
Исполнение |
|
Вид камер КСО в зависимости от устанавливаемой аппаратуры |
Камеры с высоковольтным вакуумным выключателем ВВ/ТЕL-10,ВБ-10, ВВУ-10, VD4 Камеры с измерительными трансформаторами напряжения НОМ, НОЛ, НАМИ, НАМИТ, НТМИ, 3хЗНОЛ-06; Камеры с контактором вакуумного типа КВТ-10; Камеры с заземляющими разъединителями и конденсаторами; Камеры с трансформаторами собственных нужд ТМ-25, 40; ТСКС-25,40; Камеры с кабельной сборкой и заземляющим разъединителем; Камеры с разъединителями; Камеры с аппаратурой собственных нужд |
|
Уровень изоляции по ГОСТ 1516.1 |
с нормальной изоляцией |
|
Наличие изоляции токоведущих шин главных цепей |
с неизолированными шинами |
|
Система сборных шин |
с одной системой сборных шин |
|
Конструкция высоковольтных выводов |
Камеры с кабельным присоединением;Камеры с шинным присоединением |
|
Род установки |
Камеры для внутренней установки в электропомещениях |
|
Условия обслуживания |
Камеры одностороннего обслуживания |
Условное обозначение
Структура условного обозначения камер сборных КСО-316
КСО-3ХХХ-М-Х-XX-ХХ-ХХХХ-УЗ ТУ 3414-003-61938140-2016
|
КСО |
камера сборная одностороннего обслуживания |
|
-3ХХ |
инвентарный номер КД |
|
М |
модернизированная |
|
-Х |
исполнение по коммутационному аппарату: 1- с разъединителем, 2 – с выключателем нагрузки, 3 – с контактором, 4 – с вакуумным ( элегазовым ) выключателем, 5 – с предохранителем). |
|
-ХХ |
номер схемы главных цепей |
|
-ХХ |
номинальное напряжение, кВ (06 – 6; 10 – 10) |
|
-ХХХХ |
номинальный ток камеры, А |
|
УЗ |
климатическое исполнение и категория размещения. |
Пример условного обозначения: КСО-316-12-630ТН-УЗ ТУ 3414-003-61938140-2016 – камера сборная одностороннего обслуживания, модификация 316, схема главных цепей 12, климатическое исполнение УЗ.
Конструктивные особенности

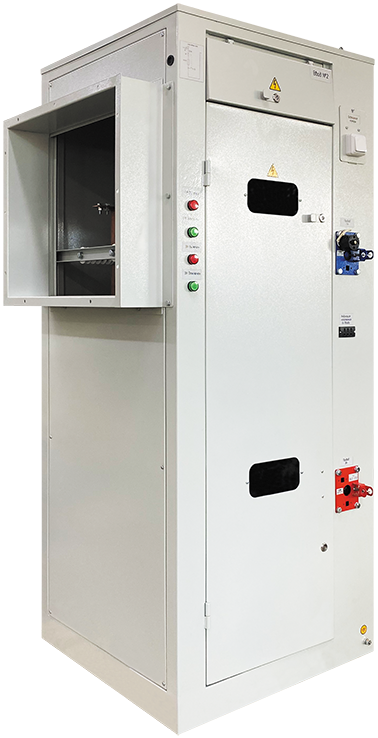

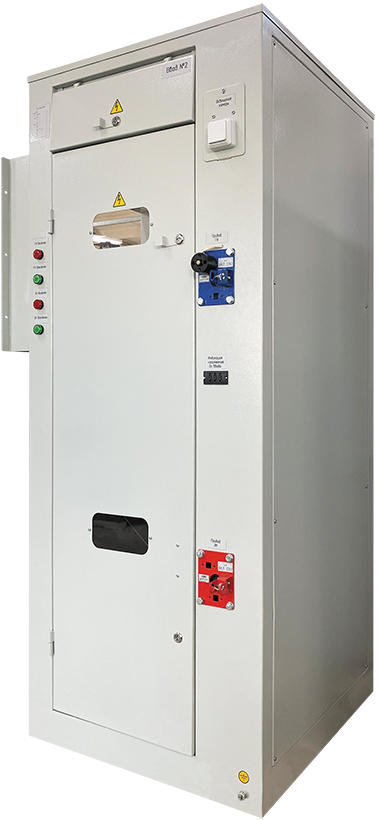

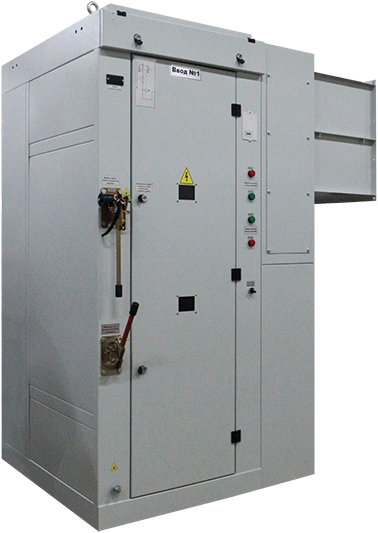

Конструкция КСО-316
Камеры типа КСО-316 унифицированы и независимо от схем электрических соединений главных цепей имеют аналогичную конструкцию основных узлов. Корпус камеры представляет собой металлическую сборно-сварную конструкцию и с целью локализации возможных внутренних повреждений разделен на четыре отсека:

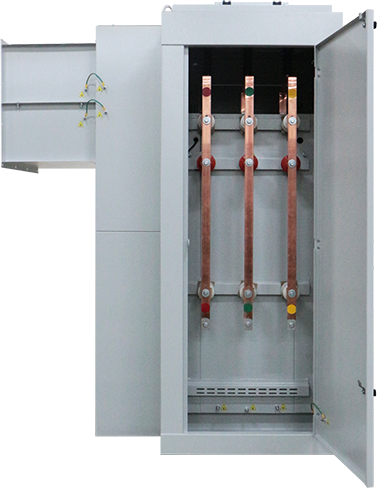

I – отсек сборных шин;
II – отсек силового выключателя;
III – отсек релейной защиты и автоматики; IV – отсек ввода (вывода).

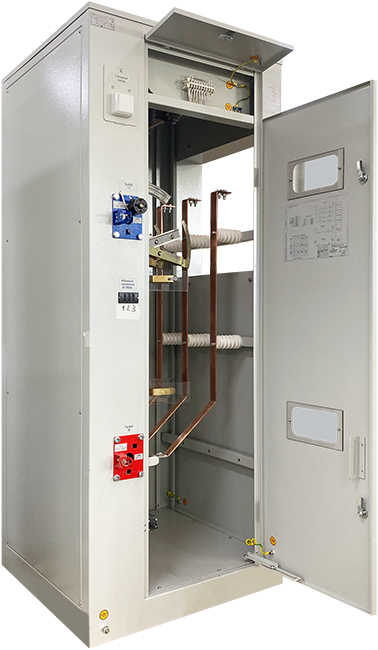

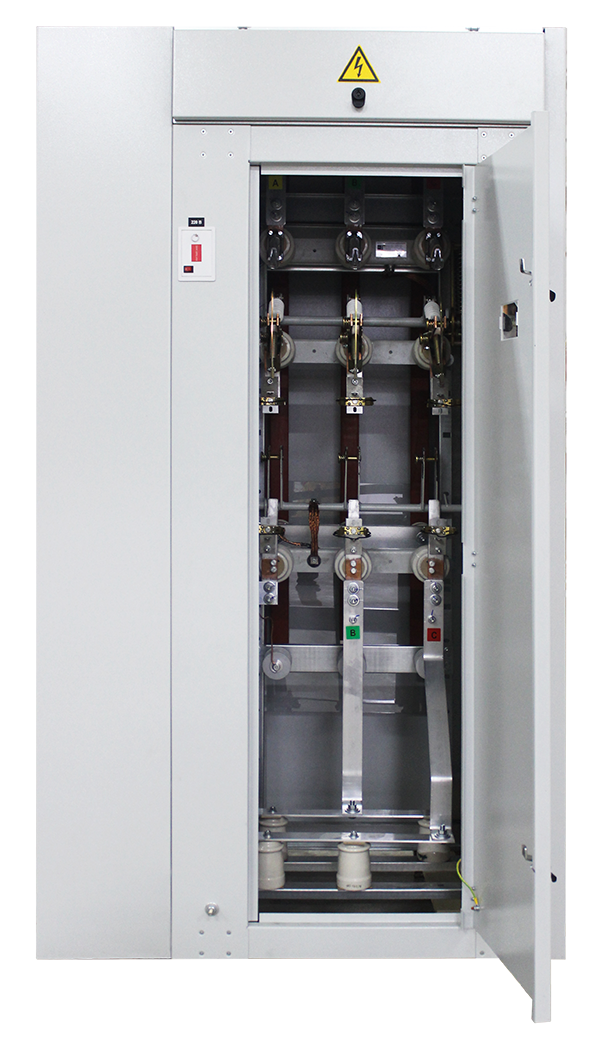

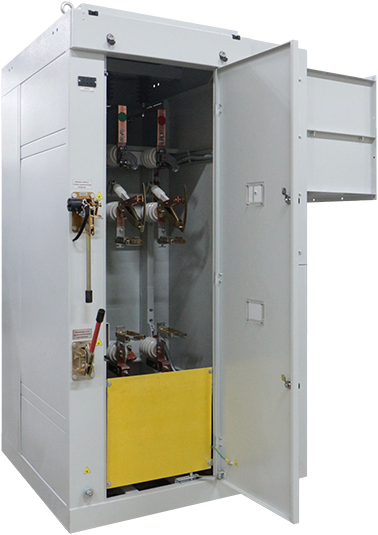

Внутри отсеков ввода (вывода), силового выключателя, сборных шин установлена аппаратура главных цепей:
- вакуумный выключатель;
- трансформаторы тока, напряжения;
- предохранители;
- линейный и шинный разъединители;
- нелинейные ограничители перенапряжений.
В отсеке релейной защиты и автоматики установлены:
- приборы контроля и учета электроэнергии,
- реле защиты, управления и сигнализации;
- клеммный ряд.
Между отсеком релейной защиты и автоматики и отсеком силового выключателя установлен съёмный металлический экран со смотровым окном, предотвращающий доступ в зону высокого напряжения при осмотре отсека релейной защиты и автоматики.
Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки, не допускающие:
– включения заземляющих ножей шинного разъединителя при включенных главных ножах;
– включения главных ножей шинного разъединителя при включенных заземляющих ножах;
– включения заземляющих ножей линейного разъединителя при включенных главных ножах;
– включения главных ножей линейного разъединителя при включенных заземляющих ножах;
– включения выключателя (электрическая блокировка) при коммутации шинным разъединителем и нахождении главных ножей шинного разъединителя в промежуточном по- ложении;
– оперирования приводом главных ножей шинного разъединителя при включенном выключателе;
– включения выключателя (электрическая блокировка) при коммутации линейным разъединителем и нахождении главных ножей линейного разъединителя в промежуточном положении;
– оперирования приводом главных ножей линейного разъединителя при включенном выключателе;
– включения выключателя ввода и секционного выключателя при включенных заземляющих ножах заземления сборных шин.
