Описание

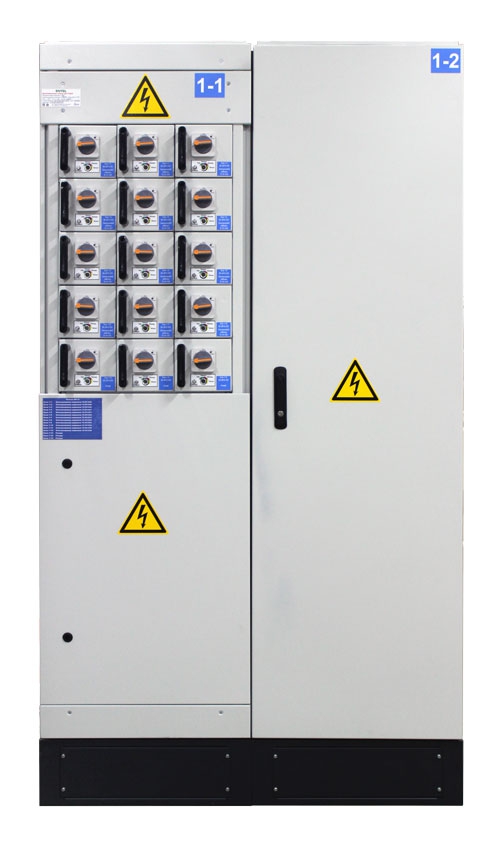

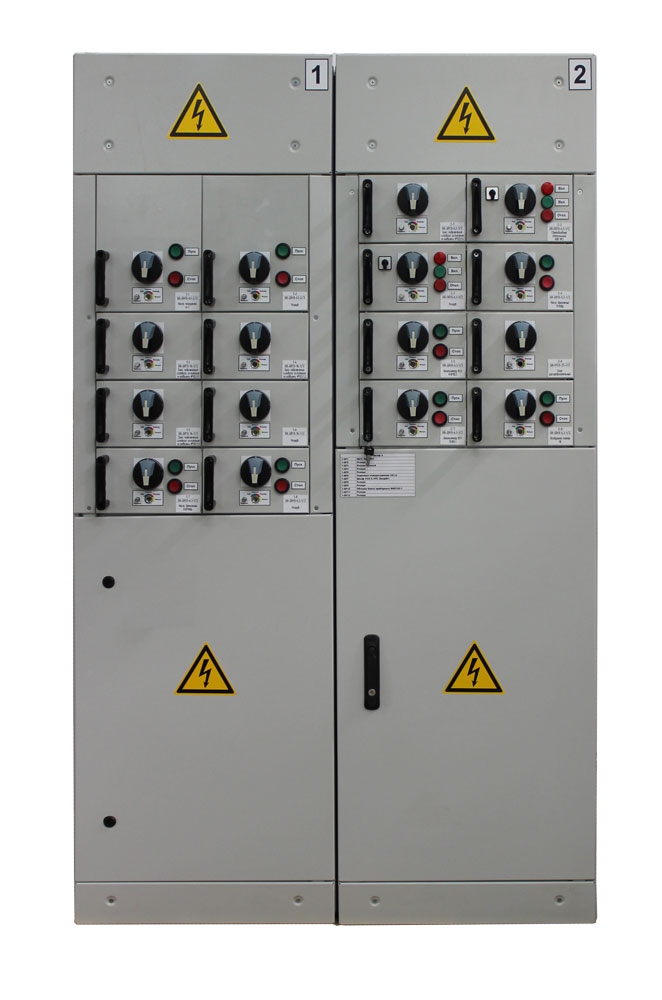

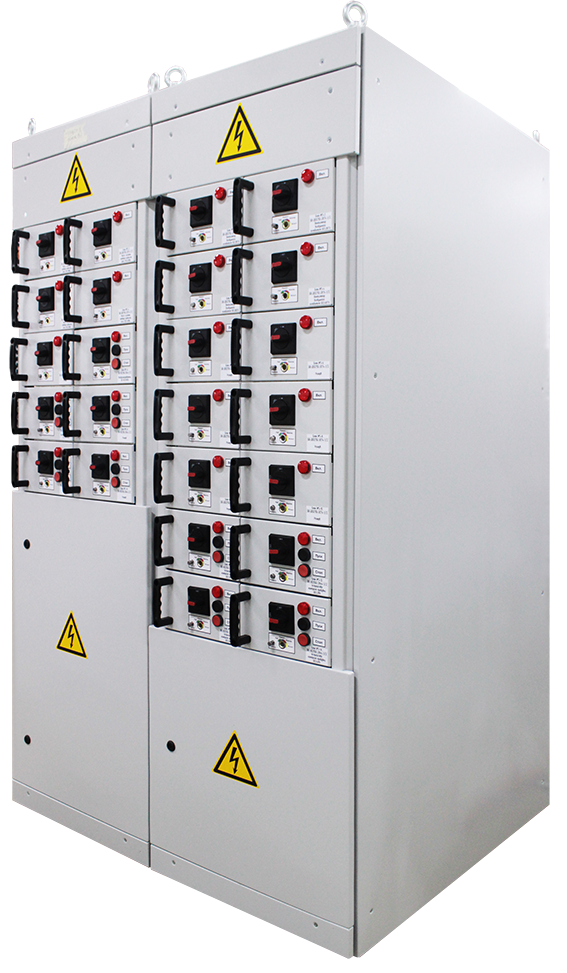

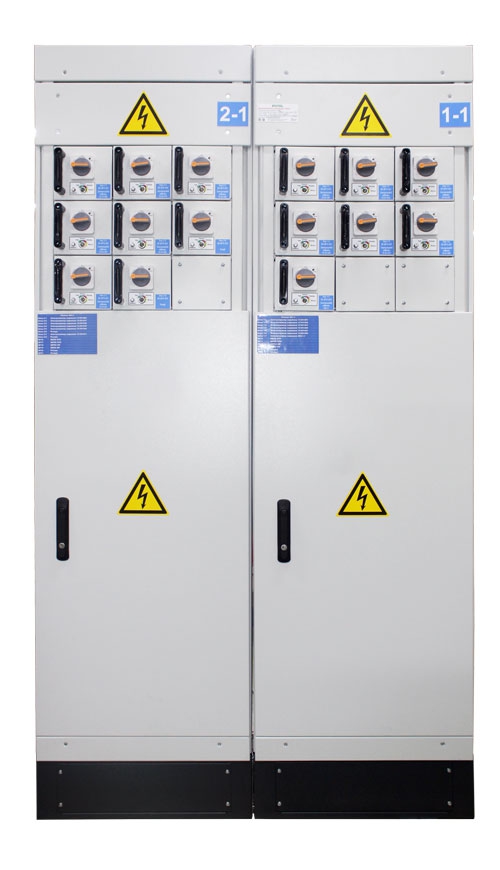

Устройства комплектные низковольтные (НКУ) распределения и управления блочного исполнения серии "ZIBlock" (аналог КРУЗА П) (далее - ZIBlock) номинальным напряжением главной цепи до 660 В частотой 50 Гц переменного тока до 6300 А, предназначены для установки в распределительных устройствах электростанций, в том числе атомных станций (АС), а также в электроустановках энергосистем различных отраслей промышленности.
Шкафы ZIBlock совмещают в составе стационарные и выдвижные блоки управления электроприводами, запорной и регулирующей арматурой, силовую аппаратуру управления и защиты электродвигателя, а также аппаратуру диагностики электроприводной арматуры (ТС ВСДЭА), предназначенную для определения и прогнозирования технического состояния арматуры с целью применения стратегий ремонта оборудования по фактическому техническому состоянию.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти;
- зарегистрированная в Роспатенте торговая марка.
Конструктивное описание
Конструктивно ZIBlock представляют собой щит, который собирается из отдельных шкафов и имеют в своем составе:
- шкафы ввода и секционирования (ШВС);
- шкафы ввода (ШВ);
- шкафы секционирования (ШС);
- шкафы общесекционных устройств (ШСС);
- шкафы отходящих линий распределения (ШРСС);
- шкафы отходящих линий управления двигателями (ШРМ);
- шкафы управления трансформаторами (ШТ).
Шкафы состоят из отсеков:
- сборных шин;
- функциональной аппаратуры;
- присоединений кабелей,
- общих шинок.
Преимущества
- реализовать любые электрические схемы;
- достигнуть максимальной заводской готовности;
- обеспечить быстроту, удобство монтажа и обслуживания, высокую степень ремонтопригодности;
- безопасность эксплуатации энергоустановок за счет системы механических блокировок;
- минимальный уровень управляющих сигналов 5 мА, 24В постоянного тока.
Условное обозначение
|
К |
Комплектное |
|
У |
Устройство |
|
З |
Производство ООО "ЗИТ" |
|
Х |
Конструктивное исполнение: 0, 1, ...9 |
|
Х |
Класс НКУ |
|
Х |
Индекс номинального тока главной цепи |
|
Х |
Индекс напряжения главной цепи |
|
Х |
Индекс напряжения вспомогательной цепи |
|
УХЛЗ |
Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛЗ
|
Технические характеристики
|
Наименование параметра |
Значение параметра |
|||
|
Ввод и распределение |
Управление электродвигателями |
|||
|
Электрические |
||||
|
Номинальное напряжение, В |
до 690 |
|||
|
Номинальное напряжение изоляции главных цепей, В |
1000 |
|||
|
Номинальное напряжение изоляции вспомогательных цепей, В |
440 |
|||
|
Максимальное значение номинального токами), А: |
горизонтальных сборных шин |
|||
|
вертикальных распределительных шин |
<3200 |
<1600 |
||
|
Номинальный ток электродинамической стойкости главных цепей (амплитуда), кА |
52,5 |
88 |
||
|
Номинальный ток отключения выключателя, встроенного в НКУ, кА |
25 |
42 |
||
|
Максимальное значение ожидаемого тока короткого замыкания(Iср), кА |
||||
|
Максимальное значение ударного тока короткого замыкания(1рк), кА |
||||
|
Номинальная частота переменного тока, Гц |
50/60 |
|||
|
Конструктивные |
||||
|
Количество выдвижных блоков или автоматов в шкафу |
до 11 100<lном<250A до 5 250<lном>630A |
до 33 Рном < 15 кВт до 22 15< Рном < 33 кВт до 5 33< Рном <250 кВт |
||
|
Тип электрических соединений: |
автоматических выключателей |
Стационарное/сьемное/выдвижное |
||
|
функциональных блоков |
Стационарное/выдвижное |
|||
|
Материал сборных и распределительных шин |
медь |
|||
|
Размеры, мм Высота Ширина Каркас |
2200 400-600-800 600-1000-1200 600-800-1000 Сборный, из перфорированного оцинкованного стального профиля |
|||
|
Покрытие металлоконструкции шкафа(цвет) |
Полиэфирная порошковая краска (RAL 7055) |
|||
|
Внутренне покрытие металлоконструкции блоков |
Цинковое или цинк - кобальтовое гальваническое покрытие |
|||
|
Вид разделения функциональных отсеков и блоков |
2а-2б-За-Зб-4 |
36-4 |
||
|
Степень защиты внешней оболочки шкафа |
до IP54 |
|||
|
Степень защиты, обеспечиваемая внутренними перегородками и ограждениями |
IP20 |
|||
|
Срок службы, лет |
30 |
|||
