Мачтовая трансформаторная подстанция - это открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких стойках, не требующая наземных ограждений. Мачтовые КТП всегда являются тупиковыми.
Конструкция такой станции представляет собой шкаф, исполненный из прочного металла, который размещается на опорных столбах.
Мачтовая ТП тупикового типа предназначена для приема переменного тока, напряжение которого равно 6(10) кВ и его дальнейшего преобразования в электрическую энергию 0,4 (0,23) кВ.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- устойчивость к взлому;
- огнестойкость;
- пожаробезопасность;
- сейсмостойкость;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Конструкция КТПМ

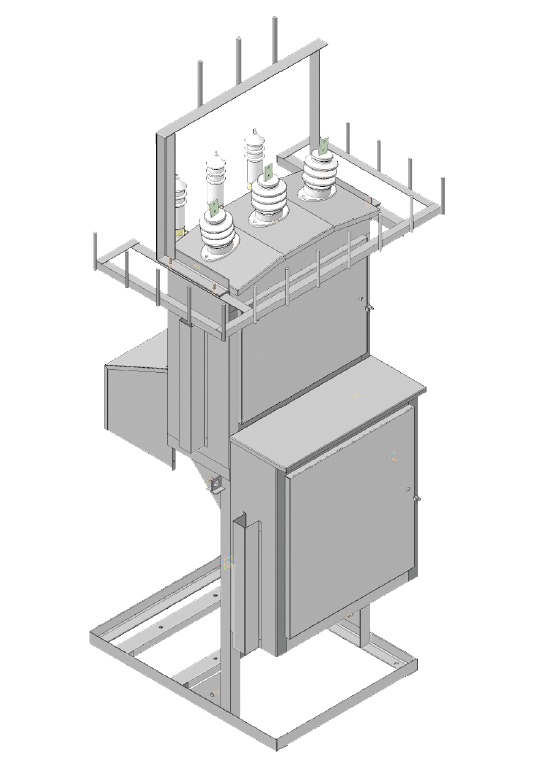

КТПМ изготавливаются в виде конструкции, содержащей высоковольтный шкаф ввода ( УВН ), низковольтный шкаф (РУНН ) и платформу для установки трансформатора.
На крыше шкафа УВН устанавливаются проходные изоляторы и высоковольтные разрядники. Для исполнения КТПМ с воздушными выводами в верхней части шкафа УВН расположен кронштейн для установки штыревых низковольтных изоляторов. В шкафу УВН размещены высоковольтные предохранители.
Силовой трансформатор устанавливается открыто и защищен кожухом от случайного прикосновения к токоведущим частям и атмосферных осадков.
Для подключения к воздушным линиям 0,4 кВ в КТПМ провода прокладываются по наружным стенкам шкафа УВН и защищены коробом.
В РУНН устанавливаются:
– вводной рубильник;
– счетчик учета электрической энергии;
– стационарные автоматические выключатели отходящих линий;
– сборные шины из алюминиевого или медного сплава;
– нагревательные элементы для обогрева счетчика;
– лампа внутреннего освещения.
Уличное освещение управляется автоматически встроенным фотореле.
КТПМ подключается к ЛЭП 6(10) кВ посредством разъединителя, который устанавливается на ближайшей от КТПМ опоре ЛЭП.
Технические характеристики
Наименование параметра |
Значение |
|||||
Тип трансформатора |
ТМГ25 – ТМГ250 |
|||||
Номинальное напряжение на стороне НН, кВ |
6 или 10; |
|||||
Вторичное напряжение, кВ |
0,4 |
|||||
Частота, Гц |
50 |
|||||
Схема соединения обмоток трансформатора |
Y/Yн-0, Y/Zн-11, Д/Yн-11 |
|||||
Ном. ток плавкой вставки, А (6/10кВ) |
8/5 |
10/8 |
16/10 |
20/16 |
31,5/20 |
40/31,5 |
Номинальные токи линий 0,4 кВ, А |
||||||
линия №1 |
31,5 |
31,5 |
40 |
- |
80 |
80 |
линия№2 |
31,5 |
63 |
63 |
- |
160 |
160 |
линия №3 |
- |
- |
40 |
4 |
100 |
100 |
линия №4 |
- |
- |
- |
- |
- |
250 |
уличного освещения |
16 |
16 |
16 |
- |
16 |
16 |
Исполнение ввода на стороне ВН |
Воздушный |
|||||
Степень защиты по ГОСТ 14254-96 |
IP23 |
Условное обозначение
КТПМ-Х/Х/Х-ХХ Х |
|
КТПМ- |
Комплектная трансформаторная подстанция мачтовая |
Х/ |
Мощность трансформатора, кВА |
Х/ |
Номинальное напряжение на стороне высокого напряжения (ВН), кВ: – 6; – 10. |
Х- |
Номинальное напряжение на стороне низкого напряжения (НН), кВ: – 0,4 |
Х |
Обозначение ввода и вывода: ВВ - воздушный высоковольтный ввод и воздушный низковольтный вывод; ВК - воздушный высоковольтный ввод и кабельный низковольтный вывод. |
Х |
Климатическое исполнение и категория размещения: - У1, УХЛ1 |
ТУ |
Обозначение технических условий |
Пример условного обозначения:КТПМ-250/10/0,4-ВК У1 ТУ 3412-001-61938140-2015 трансформаторной подстанции мачтового типа на номинальное напряжение на стороне ВН-10 кВ, на номинальное напряжение НН - 0,4 кВ с трансформатором 250 кВА, с воздушным вводом и кабельным выводом.
