Описание

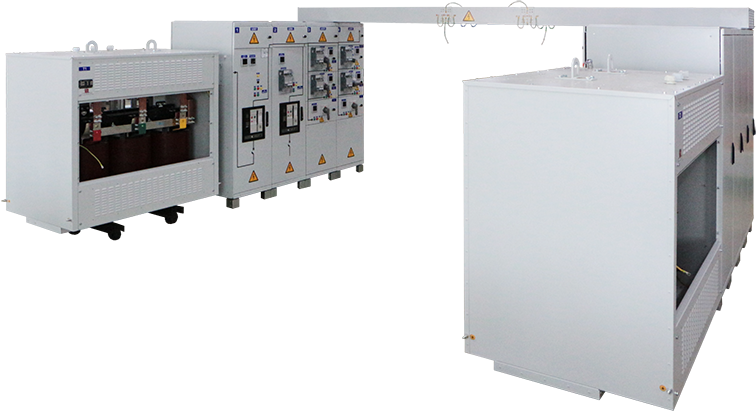

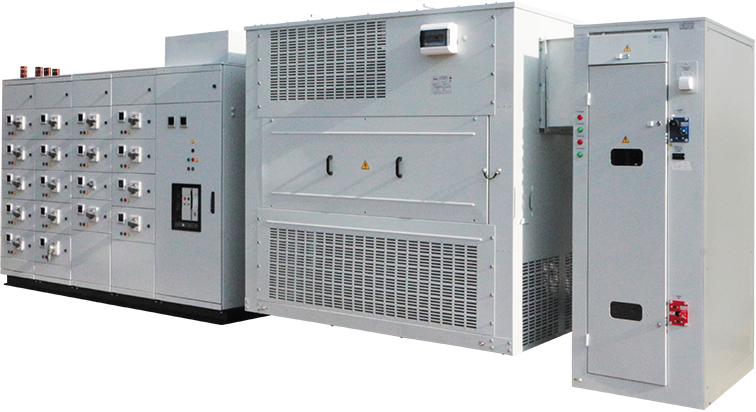

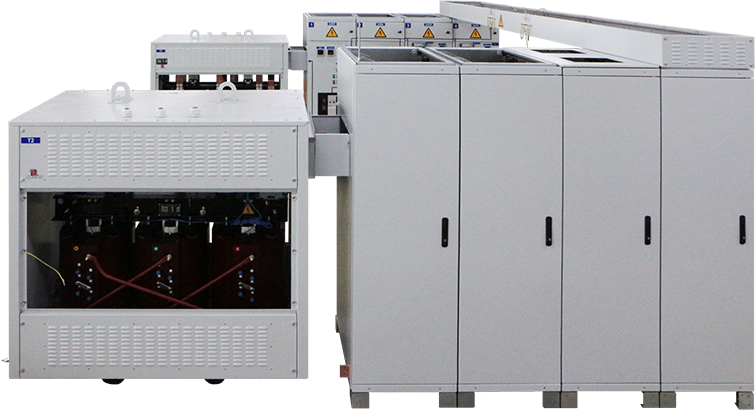

Комплектные трансформаторные подстанции внутренней установки предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц. Настоящая техническая информация распространяется на комплектные трансформаторные подстанции внутренней установки мощностью от 250 -2500 кВА на напряжение до 10 кВ.
Состав КТП
– устройство ввода со стороны высокого напряжения (УВН);
– силовой трансформатор;

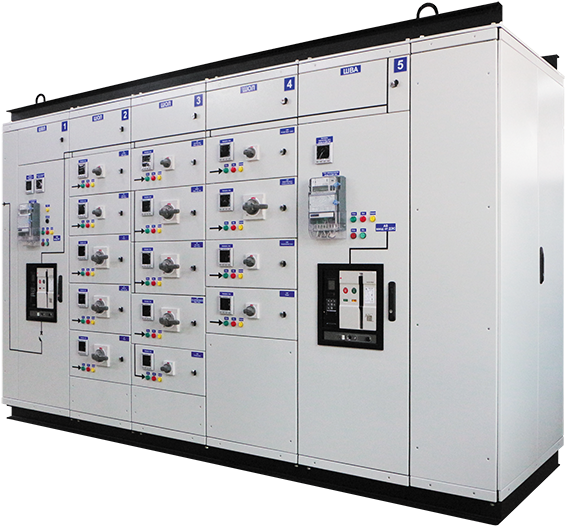

– распределительное устройство со стороны низкого на-
пряжения (РУНН).
Сертификаты
Декларация о соответствии.
Технические характеристики
|
Наименование параметра |
Значение КТП |
|||||
|
Мощность силового трансформатора |
250 |
400 |
630 |
1000 |
1600 |
2500 |
|
Частота переменного тока, Гц |
50 |
|||||
|
Номинальное напряжение на стороне высокого напряжения (ВН), кВ |
6; 10 |
|||||
|
Номинальное напряжение на стороне низкого напряжения (НН), кВ |
0,4 |
|||||
|
Ток термической стойкости в течение 1с.,кА |
||||||
|
– РУНН |
20 |
20 |
20 |
20 |
20 |
- |
|
– УВН |
20 |
20 |
25 |
25 |
30 |
40 |
|
Ток электродинамической стойкости ,кА |
||||||
|
- УВН |
51 |
51 |
51 |
51 |
51 |
- |
|
- РУНН |
25 |
25 |
50 |
50 |
70 |
100 |
Признаки классификации
|
Признаки классификации КТП |
Исполнения |
|
По типу силового трансформатора |
с масляным, сухим трансформаторами |
|
с трансформатором с геофолиевой изоляцией |
|
|
По способу выполнения нейтрали трансформатора на стороне НН |
с глухозаземленной нейтралью |
|
с изолированной нейтралью |
|
|
По взаимному расположению изделий |
однорядное |
|
двухрядное |
|
|
По числу применяемых трансформаторов |
с одним трансформатором |
|
с двумя трансформаторами |
|
|
По выполнению выводов отходящих линий |
кабелем, снизу или сверху |
|
шинами для КТП 1600-2500 |
|
|
По климатическому исполнению и категории размещения |
У3, У1 |
|
По степени защиты оболочки |
IР 31 для У3 |
|
IP41 для У1 |
|
|
По типу устанавливаемых автоматических выключателей отходящих линий |
с выдвижными выключателями |
|
со стационарными выключателями |
|
|
По назначению шкафов РУНН |
вводные |
|
линейные |
|
|
секционные |
|
|
соединительные |
Условное обозначение
|
Х |
Количество трансформаторов (при одном трансформаторе число не указывается) |
|
КТП |
Комплектная трансформаторная подстанция |
|
Х |
Модификация КТП: П – для промышленности; СН – собственных нужд |
|
Х/ |
Мощность силового трансформатора, кВА |
|
Х/ |
Номинальное напряжение на стороне высокого напряжения, кВ |
|
0,4- |
Номинальное напряжение на стороне низкого напряжения, кВ |
|
У3- |
Климатическое исполнение и категория размещения |
|
Х / |
Исполнение ввода высокого напряжения: Ш – шинный; К – кабельный |
|
Х |
Исполнение выводов низкого напряжения: Ш – шинный; К – кабельный |
Пример условного обозначения 2КТПП-1600/10/0,4– У3-К/К - двухтрансформаторная КТП для промышленности мощностью 1600 кВА, номинальным напряжением на стороне ВН 10 кВ, номинальным напряжением на стороне НН 0,4 кВ, климатического исполнения и категории размещения У3, с кабельными исполнениями ввода высокого напряжения и вывода низкого напряжения.
