Описание

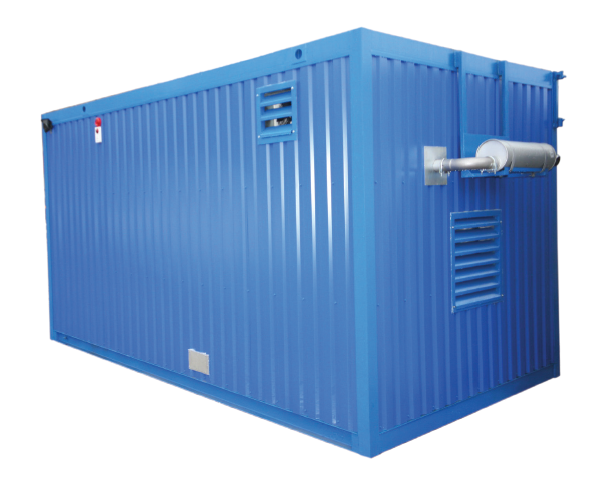

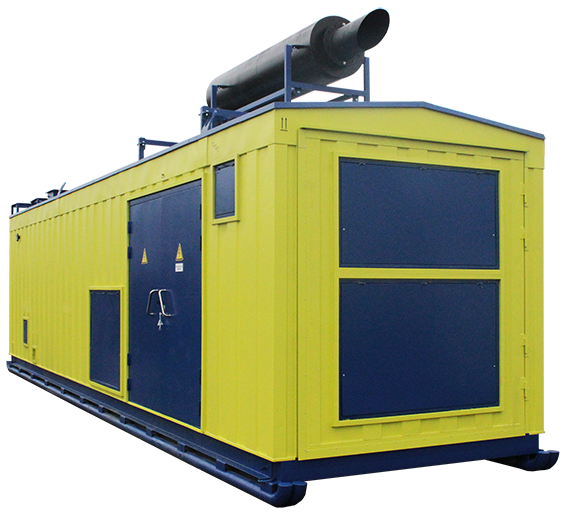

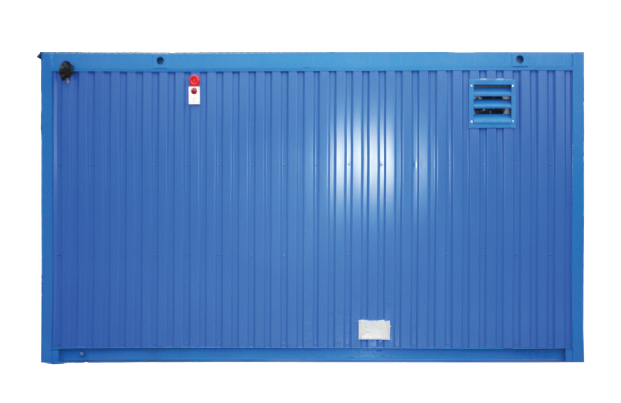

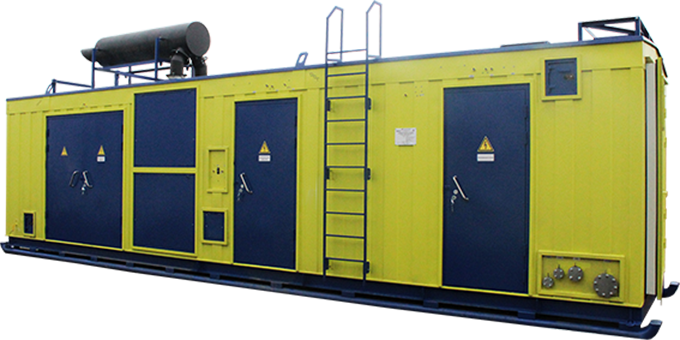

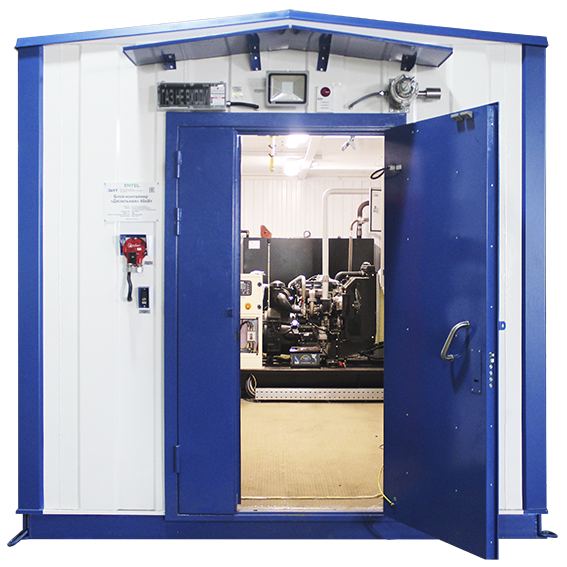

Контейнерные ДЭС предназначены для резервирования основного и единственного источника питания потребителей первой категории электроснабжения, а также могут использоваться в качестве основного источника питания временных объектов электроснабжения. Контейнерные ДЭС могут устанавливаться вне помещений и эксплуатироваться в условиях крайнего севера. Благодаря контейнерному исполнению ДЭС может быть стационарной или передвижной. При размещении ДЭС в контейнере учитываются требования безопасности и создаются условия для удобства эксплуатации ДЭС техническим персоналом.
Расчетные сроки службы контейнерной ДЭС - 20 лет.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- устойчивость к взлому;
- огнестойкость;
- пожаробезопасность;
- сейсмостойкость;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Область применения
Промышленные объекты, медицинские учреждения, объекты связи и телекоммуникаций, сельскохозяйственные и производственные комплексы с непрерывным технологическим циклом, а также районы, удаленные от энергосетей.
Опции
В зависимости от требований к классу автоматизации и условиям эксплуатации контейнерные ДЭС оснащаются:
- системой автоматического пожаротушения;
- дополнительным топливным баком;
- системой контроля уровня масла;
- системой охранной сигнализации;
- системой пожарной сигнализации;
- низковольтным комплектным устройством (описание видов и типов приведены в соответствующем разделе каталога);
- системой автозапуска;
- изолирующим трансформатором в вводной цепи.
Опционными позициями поставки контейнерных ДЭС являются:
- источник бесперебойного питания, который имея функцию ограничения мощности не допускает перегрузок в сети во время пусковых токов нагрузки;
- шумоподавляющий отсек;
- стенды для схем оперативных цепей;
- средства индивидуальной защиты согласно СО153-34.03.603-2003 «Инструкция по применению и испытанию средств защиты, используемых в электроустановках»;
- комплект ЗИП (номенклатура и количество позиций комплекта ЗИП оговариваются на стадии проектирования);
- первичные средства пожаротушения.
Технические характеристики
- мощность контейнерных передвижных ДЭС в качестве основного источника питания до 508 кВт, а в качестве резервного – до 560 кВт. Мощность контейнерных стационарных ДЭС в качестве основного источника питания 1,8 МВт, резервного – 2 кВт.
- контейнерные ДЭС могут обеспечивать питанием практически все типы нагрузок:
- преимущественно активного типа;
- преимущественно индуктивного типа;
- преимущественно тиристорного типа и тд.
- монтейнерные ДЭС могут работать как основной или резервный источник питания. Если контейнерные ДЭС необходимы для работы в качестве резервного источника питания, то необходимо включать в объем поставки шкаф автоматического ввода резерва с функцией запуска ДЭС.
Описание подобного шкафа АВР приведено в настоящем каталоге.
- контейнерные ДЭС могут вырабатывать однофазный переменный ток со значением выходного напряжения 220 В и/или трехфазный переменный ток со значением выходного напряжения 380 (400) В.
- степень автоматизации контейнерных ДЭС в зависимости от требований заказчика соответствуют одной из четырех степеней автоматизации, указанных в таблице 4 ГОСТ 50783-95.
- время непрерывной работы ДЭС – это время необслуживаемой работы ДЭС при обеспечении напряжением питания нагрузки.
- в контейнерной ДЭС может могут применяться следующие системы заземления: TN-C, TN-S, TN-C-S.
- контейнерные ДЭС изготавливаются в блочно- модульном здании с сейсмостойкостью по MSK – 64 - до 9 баллов.
- климатическое исполнение ДЭС по ГОСТ 15150-69 – У, ХЛ, УХЛ, категория размещения 1, что соответствует абсолютной минимальной температуре воздуха внешней среды до минус 60°С, абсолютной максимальной температуре воздуха внешней среды до плюс 45 °С.
- необходимый уровень шумоизоляции контейнерной ДЭС достигается за счет отдельного или комплексного использования следующих средств:
- применение обшивочного материала блочно-модульного здания, в котором изготавливается контейнерная ДЭС, с высокими характеристиками шумоизоляции;
- использование низкошумных глушителей;
- установка шумоподавляющих решеток лабиринтного исполнения.
- для блочно-модульного здания контейнерной ДЭС может быть применено любое цветовое решение. При оформлении опросного листа достаточно будет указать код цвета из таблицы цветов RAL.
- шкаф управления контейнерной ДЭС осуществляет дистанционный контроль и передачу сигналов через канал связи RS232. Если требуются дополнительные протоколы передачи данных, то может быть установлена автоматическая система управления и контроля, которая имеет расширенную номенклатуру протоколов связи и передаваемых данных, а также выполняет их архивацию.
- подвод внешних силовых и контрольных кабелей в контейнерную ДЭС осуществляется:
- сбоку (ввод с эстакады) посредством кабельного ввода или распределительной панели ( на такой панели возможна установка любых соединительных устройств);
- снизу под основанием.
Условное обозначение
|
БК ДЭС |
Х |
ХХХ |
Х |
ХХХ |
Х |
|
Обозначение контейнерной ДЭС |
С-стационарная П-передвижная |
Номинальная мощность, кВт |
Т- трехфазный переменный ток |
Напряжение, В |
Степень автоматизации по ГОСТ 53174-2008 |
Пример условного обозначения: БК ДЭС C-160-T-400-2 – контейнерная ДЭС стационарная, номинальной мощностью 160 кВт, трехфазного переменного тока, напряжением 400 В, 2-й степени автоматизации по ГОСТ 53174-2008.
