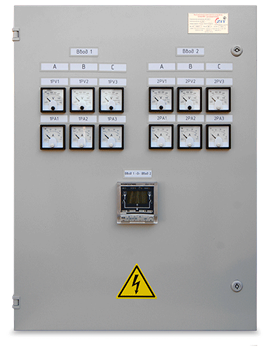

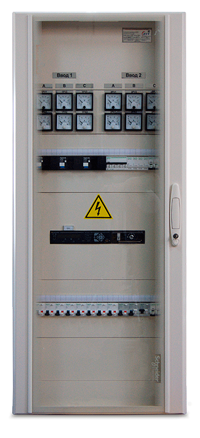

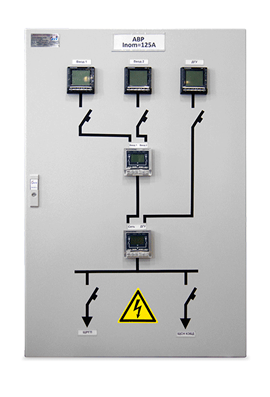

Описание
Автоматический ввод резерва (АВР) предназначен для обеспечения надежности питания потребителей за счет быстрого переключения на альтернативный источник питания при отсутствии питания от основного источника, а при восстановлении питания от основного источника АВР осуществляет переключение питания нагрузки в исходный режим.
АВР в зависимости от приоритетных требований заказчика изготавливаются на базе:
- контакторов (КМ) - преимуществом таких АВР является дешевизна как в стоимости, так и в техническом обслуживании;
- автоматических выключателей (АВ) - такие АВР обеспечивают селективность цепи, за счет большого диапазона установок срабатывания и имеют очень низкое электропотребление, так как напряжение питание в таких АВР требуется только в момент переключения;
- моторизированных рубильников с микропроцессорным управлением (МР) - АВР изготовленные на таких устройствах имеют малые габариты, включают в себя такие опции как: система мониторинга; система пуска/останова дизельных электростанций (ДЭС).
Функции АВР
- защита от перегрузок и коротких замыканий;
- при падении напряжения на основном источнике питания переход на резервный в автоматическом режиме;
- возвращение к основному вводу после того, как напряжение было восстановлено;
- сигнал на остановку или выключение электроустройства.
Сертификаты АВР
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Техническая характеристика
|
Наименование параметра |
Значение параметра |
||
|
КМ |
АВ |
МР |
|
|
Номинальное напряжение главных цепей, В |
до 660 |
||
|
Номинальный ток главных цепей, А |
до 250 |
до 6300 |
до 6300 |
|
Номинальная частота, Гц |
50 |
50 |
50 |
|
Номинальное напряжение изоляции главных цепей, В |
до 660 |
||
|
Номинальное импульсное выдерживаемое напряжение главных цепей, кВ |
до 12 |
||
|
Номинальный ударный ток главных цепей, кА |
до 100 |
||
|
Номинальный коэффициент одновременности |
1 |
||
|
Степень защиты по ГОСТ 14254 |
до IP54 |
||
|
Тип системы заземления в соответствии с ПУЭ (издание седьмое) |
TN-S, TN-C, TN-C-S |
||
|
Номинальное напряжение промышленной частоты вспомогательных цепей, В |
380/220 |
||
|
Климатическое исполнение |
УХЛ 4 |
||
|
Количество полюсов |
От 1 до 4 |
||
Опции
|
Наименование опции |
Артикул |
|
Счетчики электроэнергии для коммерческого учета |
АВР.СЧ |
|
Система внутреннего освещения шкафа, которая автоматически включается при открывании дверца шкафа АВР и выключается после ее закрытия |
АВР.ВО |
|
Дополнительный комплект документации |
АВР.КД |
|
Светосигнальная арматура для индикации наличия напряжения в сети |
АВР.СВ |
|
Система удаленного мониторинга в функциональные возможности которой входят: отображения мнемосхемы АВР в реальном времени, мониторинг технических характеристик вводных и отходящих систем, режим работы АВР; хранение и передача данных |
АВР.СМИУ |
|
Коммуникационные порты RS485 MODBUS |
АВР.КП |
|
Дополнительное реле для индикации наличия однофазного короткого замыкания, значения напряжения и частоты и тд. |
АВР.ДР |
|
Трансформаторы тока для подключения внешних измерительных приборов, счетчиков |
АВР.ТР |
|
Симметрирующий трансформатор в выходной цепи АВР |
АВР.СТ |
|
Разделительный трансформатор в вводной цепи АВР |
АВР.РТ |
|
Дистанционное управление |
АВР.ДУ |
|
Комплект ЗИП |
АВР.ЗИП |
|
Система пуска останова ДЭС |
АВР.ДЭС |
Условное обозначение
|
АВР. |
ХХ/ |
ХХ. |
ХХ. |
ХХХХ. |
ХХХХ. |
Х |
|
Наименование изделия |
Номер схемы согласно таблице заказов; при нестандартной схеме принять цифру 00. |
Тип системы заземления 10 - TN-S, 20 - TN-C, 12 - TN-C-S |
Изготовление на базе: КМ-контакторов; АВ – автоматических выключателей; МР – моторизированного рубильни- ка с микропроцессорным управлением |
Рабочее напряжение |
Номинальный ток АВH |
Количество, разрываемых на время переключения, полюсов |
Пример условного обозначения: АВР.11/11.КМ.380.0063.3 – автоматический ввод резерва, номер схемы 11, тип системы заземления TN-C, на базе контакторов, рабочее напряжение АВР 380 В, номинальный ток АВР 63 А, количество разрываемых полюсов 3.
