Назначение БАВР ATyS:

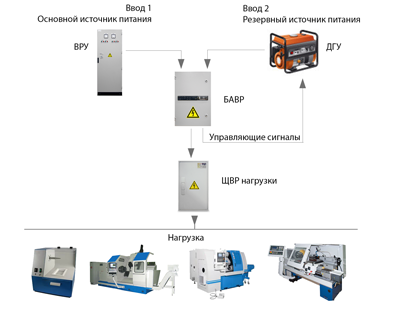

- обеспечение надежности питания потребителей, за счет быстрого ввода альтернативного источника питания, при отсутствии питания от основного источника, а при восстановлении питания от основного источника БАВР переключение питания нагрузки в исходный режим;
- обеспечение отказоустойчивости системы бесперебойного электроснабжения;
- обеспечения дополнительной защиты нагрузки от токов короткого замыкания.
Область применения
Предприятия транспорта, нефти и газа, химической, нефтехимической, нефтеперерабатывающей, собственные нужды электростанций, узлы нагрузки и промышленные подстанции номинальным напряжением 0,4кВ с высоковольтной электродвигательной нагрузкой, получающей питание не менее чем от двух независимых источников.
Функции
– моторизированное переключение;
– встроенное реле управления;
– двойной источник питания;
– переключение под нагрузкой;
– ручное аварийное переключение;
– контроль над повышением/понижением напряжения и частоты;
– измерение и индикация тока выходной цепи на каждой фазе;
– возможность подключения счетчика электронного активной и реактивной электрической энергии;
– возможность дистанционного контроля состояния предохранителей.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Техническая характеристика
|
Наименование параметра |
Значение |
|
|
Номинальное рабочее напряжение |
Переменное |
380В, 415В, 690В |
|
Постоянное |
220В, 440В |
|
|
Количество полюсов |
2, 3,4 |
|
|
Частота |
50Гц, 60Гц |
|
|
Степень защиты по ГОСТ 14254-80 |
IP2, класс II для передней панели |
|
|
Температура окружающей среды: |
от -10°C до +40°C |
|
|
Относительная влажность воздуха |
не более 80% без конденсации при 55°C не более 95% с конденсацией при 40°C |
|
|
Атмосферное давление |
от 630 мм рт. ст. до 800 мм рт. ст. (от 84,0 кПа до 106,7 кПа) |
|
