Описание

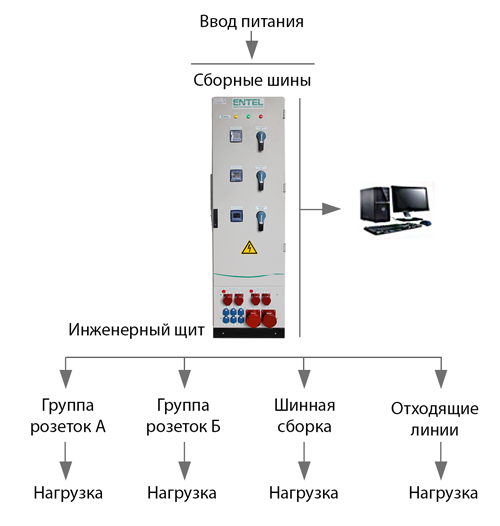

Инженерный щит представляет собой электротехнический шкаф. ИЩ предназначен для питания оборудования и специальных стендов. ИЩ состоит из трех основных секций нагрузок и с измерительными приборами.
Сертификаты
Соответствует требованиям техническому регламенту Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011 и ОТТ -29-020.00-КТН-084-10.
Функции
– защищает от токов перегрузки и короткого замыкания;
– имеет систему мониторинга.
Область применения
Инженерный щит применяется в электротехнической лаборатории (ЭТЛ), в пунктах, отделах входного контроля и выходного контроля производителей
Технические характеристики
|
Наименование параметра |
Значение |
|
Номинальное напряжение на вводе, В |
380 |
|
Номинальный ток, А |
320 |
|
Частота |
50 Гц |
|
Степень защиты по ГОСТ 14254-80 |
IP41 |
|
Климатическое исполнение по ГОСТ 15150 |
УХЛ4 |
|
Сопротивление изоляции |
более 500 МОм |
|
Вид разделения по ГОСТ 51321.1 |
1 |
|
Установочные данные |
|
|
Габаритные размеры, мм ВхШхГ |
2100х600х600 |
|
Материалоемкость, кг |
не более 150 |
|
Ввод проводов сети электроэнергии |
снизу шкафа |
|
Вывод проводов отходящих к потребителю линий |
снизу, с панели шкафа |
|
Тип конструктивного исполнения |
шкафное |
|
Способ установки |
напольное |

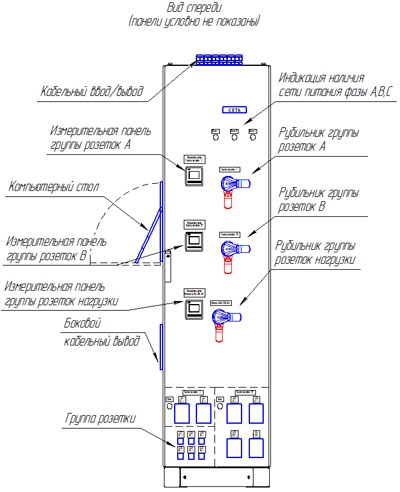

На внешней панели инженерного щита находится многофункциональный трехфазный электроизмерительный прибор, с помощью которого можно измерить напряжение, ток, мощность, частоту, коэффициент мощности и электрическую энергию. Рубильники, которые можно подключать по отдельным группам розеток. Индикация наличия сети, определяет наличии сети по фазам А,В,С. Группа розеток для подключения оборудования. Так же на стенде находится стол для ПК. Вводной автомат и счетчик находится внутри инженерного щита.
