Описание

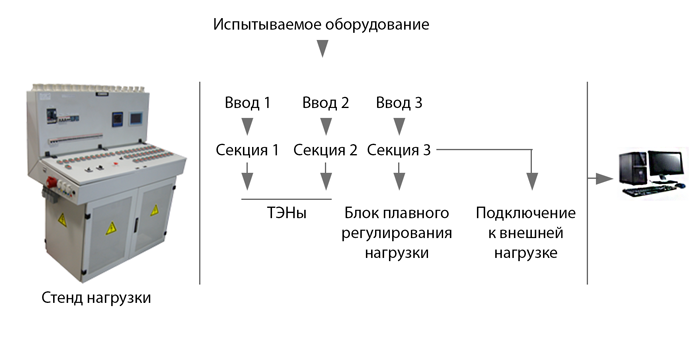

Нагрузочный стенд предназначен для подключения активной нагрузки к испытуемому оборудованию и для плавного регулирования подключенной нагрузки. Нагрузочный стенд представляет собой испытательный стенд для подключения активной нагрузки на номинальное напряжение 380/220 В частотой 50 Гц. Стенд имеет три ввода, в зависимости от мощности подключаемой нагрузки. Для контроля и индикации параметров электрической сети в стенде установлен цифровой электроизмерительный прибор с переключателем на необходимы ввод в НКУ. Конструктивно в стенде предусмотрено три секции для подключения нагрузки и блок плавного регулирования нагрузки. В качестве активной нагрузки установлены трубчатые электронагреватели и блок ламп накаливания. Для дополнительного подключения активной нагрузки предусмотрены розетки. В нагрузочном стенде предусмотрена система принудительной вентиляции и система дистанционного управления нагрузкой.
Функции
– регулирование нагрузки;
– использования в системах питания в 1ф и 3ф направлениях;
– имеет систему мониторинга.
Область применения
Нагрузочный стенд применяется в электротехнической лаборатории (ЭТЛ), в пунктах, отделах входного контроля и выходного контроля производителей.
Сертификаты
Нагрузочный стенд изготовлен в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» утв. Решением КТС от 16.08.2011 г. №768, Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» утв. Решением ICTC от 09.12.2011 г. №879, ГОСТ 51321.1 (МЭК 60439-1), ГОСТ Р 51732 по ТУ 3430-007-61938140-2014.
Технические характеристики
Шкаф НКУ «Стенд нагрузки» предназначен для организации активной нагрузки мощностью до 130кВт.
|
Наименование параметра |
Значение |
|
|
Номинальная мощность, кВт (380 В) |
Секция 1 |
130 |
|
Секция 2 |
50 |
|
|
Секция 3 |
10 |
|
|
Номинальная мощность, кВт (220 В) |
Секция 1 |
44 |
|
Секция 2 |
17,6 |
|
|
Секция 3 |
4,4 |
|
|
Плавная регулировка, кВт |
цепь 380В |
3 |
|
цепь 220В |
1 |
|
|
Тип нагрузки |
Активный |
|
|
Коэффициент мощности |
1 |
|
|
Номинальное рабочее напряжение, В |
380/220 |
|
|
Исполнение |
IP20 |
|
|
Охлаждение |
Принудительное, воздушное |
|
|
На вводе в нагрузочное устройство предусмотрены следующие защиты |
От исчезновения потока воздуха, остановки вентиляторов |
|
|
Габаритные размеры (ВхШхГ), мм |
1770х1400х773 |
|
