Описание

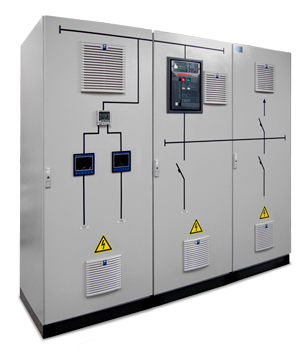

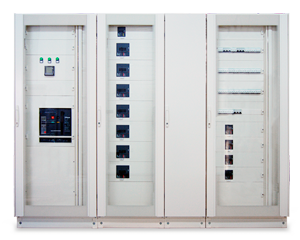

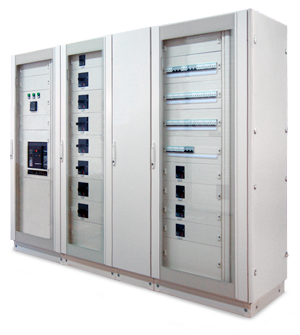

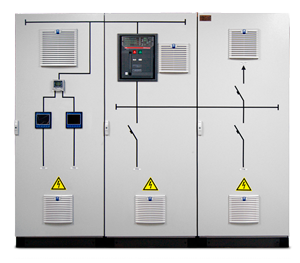

Главный распределительный щит предназначен для распределения электрической энергии от трансформаторных подстанций напряжением 380/220 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Сертификаты
ГРЩ изготовлен согласно ТУ 3430-005-61938140-2012, в соответствии ГОСТ Р
Опции

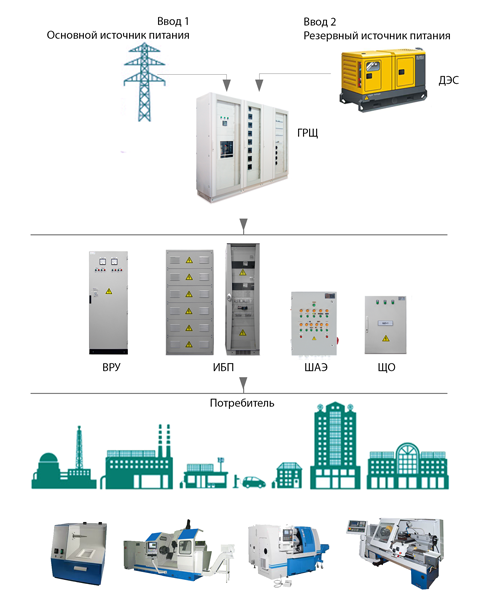

- ввод и распределение электрической энергии от трансформаторной подстанции (ТП);
- защита от однофазных и многофазных коротких замыканий;
- защита от перегрузок;
- коммерческий учет электроэнергии;
- контроль электрических параметров на вводе (вводах) при помощи измерительных приборов;
- секционирование сборных шин (до 4b) для обеспечения безопасности обслуживания;
- вводные выключатели – автоматические выключатели выдвижного или стационарного исполнения;
- возможность подключения ввода от ДГУ;
- автоматический ввод резерва (АВР) для щитов с двумя и более вводами;
- световая сигнализация рабочего/аварийного состояния системы,
- световая сигнализация положения вводных и секционного автоматических выключателей;
- селективное отключение нагрузок.
Область применения
- здания социального назначения (детские сады, больницы, многоквартирные дома и т.д.);
- промышленные объекты (горно-обогатительные, нефтеперерабатывающие заводы и т.д.);
- энергоемкие объекты (Промышленные теплицы, крупные торговые развлекательные центры и т.д).
Технические характеристики
|
Наименование параметра |
Значение |
|
Номинальное напряжение ввода, В |
380 |
|
Частота, Гц |
50 |
|
Количество фаз |
3 |
|
Номинальное напряжение вторичной цепи, В |
220 |
|
Номинальный ток шкафа, А |
400 - 6300 |
|
Вид обслуживания |
Одностороннее, двухстороннее |
|
Исполнение по способу установки |
напольное |
|
Степень защиты по ГОСТ 14254 |
IP31, IP54 |
Условное обозначение
|
ГРЩ - |
Х - |
ХХ - |
ХХХ_ |
УХЛ4 |
|
Главный распределительный щит |
Назначение панели: ПВ – панель вводная; ПВС – панель вводно – секционная; ПС – панель секционная; ПЛ – панель линейная; ПОС – панель общесекционных устройств. |
Номер типовой схемы |
Номинальный ток панели |
Климатическое исполнение и категория размеще- ния по ГОСТ15150 и ГОСТ 15543.1 |
Пример условного обозначения: ГРЩ – ПВ – 122 – 2500 – УХЛ4 – главный распределительный щит, вводного назначения, номер типовой схемы 122, номинальный ток панели 2500 А, климатическое исполнение УХЛ4
