Описание

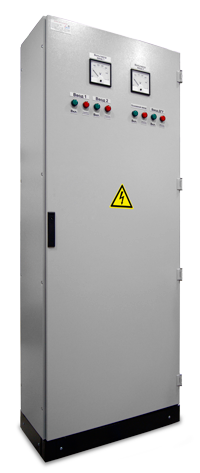

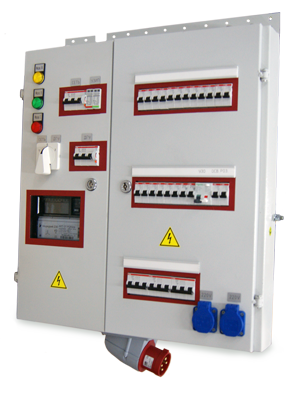

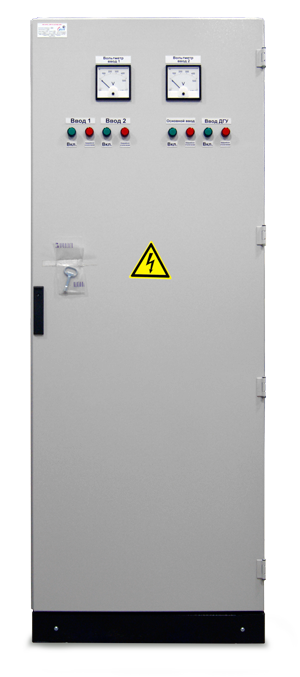

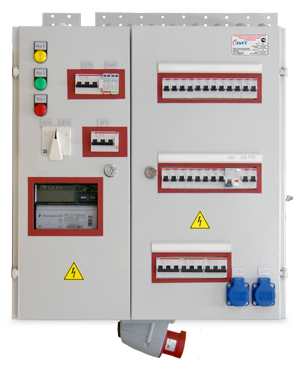

Устройства вводно-распределительные серии ВРУ предназначены для ввода, учета и распределения электрической энергии напряжением 380/220 В трехфазного переменного тока частотой 50 Гц, а также для защиты линий от перегрузок и коротких замыканий. ВРУ устанавливаются в жилых и общественных зданиях.

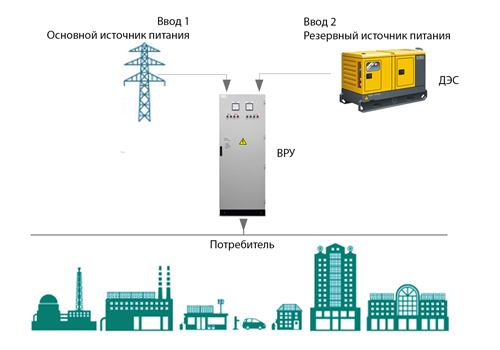

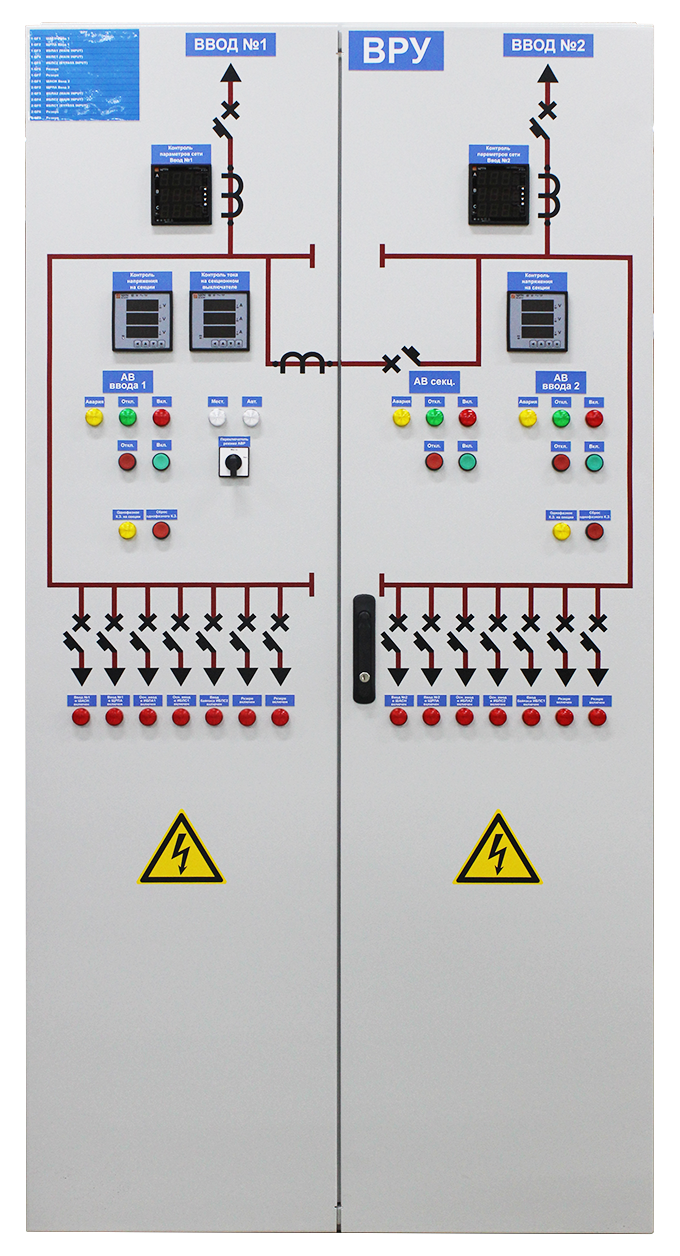

ВРУ подразделяются на вводные, вводно-распределительные, распределительные устройства и панели автоматического ввода резерва (АВР). В устройствах с учетом электрической энергии предусматривается разделение учетной и вводно-распределительной частей. Автоматический ввод резервного питания обеспечивает снабжение потребителей от двух независимых источников с помощью автоматического переключения коммутационных аппаратов в базовой версии.
ВРУ комплектуются из отдельных панелей согласно требованиям опросного листа. При отсутствии опросного листа ВРУ поставляются с приборами учета и аппаратами защиты, параметры которых соответствуют их номинальным значениям.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Функции
- ввод электроэнергии в жилые и общественные здания;

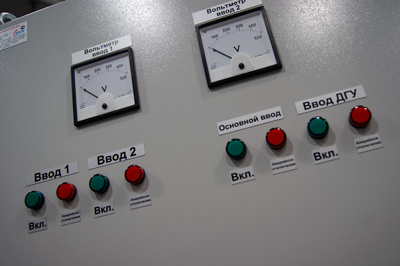

- переключения питания с основного ввода на резервный в ручном или автоматическом режиме;
- учет электроэнергии;
- защита от перегрузок и коротких замыканий отходящих линий;
- управление освещением в ручном и автоматическом режиме.
Область применения
Вводно-распределительные устройства (ВРУ) предназначены для приема, учета и распределения электрической энергии в электроустановках жилых и общественных зданий, а также для защиты отходящих от ВРУ распределительных и групповых цепей при перегрузках и коротких замыканиях.
Технические характеристики
|
Наименование параметра |
Значение |
|
Номинальное напряжение ввода, В |
220, 380 |
|
Частота, Гц |
50 |
|
Количество фаз |
3 |
|
Номинальное напряжение вторичной цепи, В |
220 |
|
Номинальный ток шкафа, А |
до 1600 |
|
Конструктивное исполнение |
одно- и многопанельное |
|
Исполнение по способу установки |
напольное, навесное |
|
Степень защиты по ГОСТ 14254 |
|
|
- с лицевой стороны |
до IP54 |
Технические характеристики могут быть изменены в соответствии с техническим заданием Заказчика. Информация носит ознакомительный характер и может быть изменена производителем без уведомления.
Условное обозначение
|
ВРУ |
Вводно-распределительное устройство |
|
X- |
Классификация по типу защитной аппаратуры: А — автоматические выключатели; П — предохранители. |
|
XX- |
классификация панелей по назначению: 11…18 – вводные; 21…29 – вводно-распределительные; 41…50 – распределительные. |
|
X |
Наличие аппаратов на вводе: для ВРУ с автоматическими выключателями (модификация А): 0 – отсутствуют; 1 – переключатель на 250 А; 2 – переключатель на 400 А; 5 – блок БВ на 250 А; 6 – автоматический выключатель на 250 А; 7 – автоматический выключатель на 250 А и аппаратура АВР на 100 А; 8 – автоматический выключатель на 250 А и аппаратура АВР на 250 А. для ВРУ с предохранителями (модификация П): 0 – отсутствуют; 1 – переключатель на 250 А; 2 – переключатель на 400 А; 5 – блок БВ на 250 А; 6 – блок БПВ на 250 А; 7 – блок БПВ на 250 А и аппаратура АВР на 100 А; 8 – блок БПВ на 250 А и аппаратура АВР на 250 А. |
|
X |
Наличие дополнительной аппаратуры: 0 – отсутствует; 1 – с группами 30х16 А и аппаратурой автоматического управления освещением; 2 – с группами 30х16 А без аппаратуры автоматического управления освещением; 3 – с группами 14х16 А и аппаратурой автоматического управления освещением; 4 – с группами 14х16 А без аппаратуры автоматического управления освещением; 5 – с группами 8х16 А и аппаратурой автоматического управления освещением; 6 – с группами 8х16 А без аппаратуры автоматического управления освещением. |
|
X |
Климатическое исполнение и категория размещения по ГОСТ15150 и ГОСТ 15543.1. |
Пример условного обозначения: ВРУ-29-66 УХЛ4 - вводно-распределительное устройство серии ВРУ, выполненное по схеме с блоком на 250 А на вводе, климатического исполнения УХЛ4.
