Описание

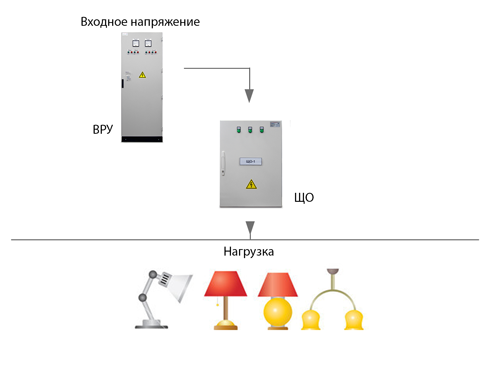

Щит освещения (ЩО) предназначен для автоматического, местного или удаленного управления осветительными нагрузками производственных сооружений, территорий, объектов с любыми источниками света.
В зависимости от типа монтажа ЩО подразделяются на:

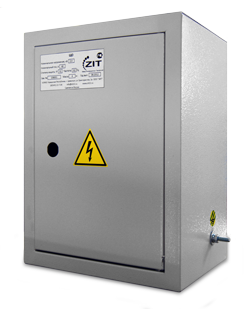

- ЩО навесного типа;

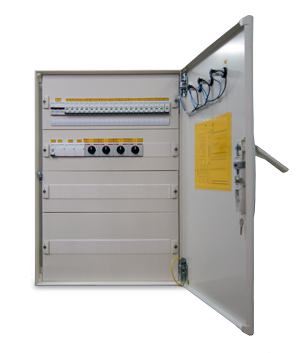

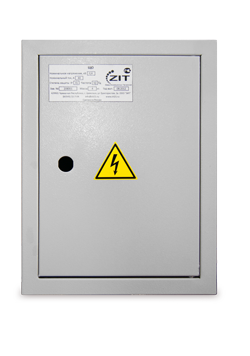

- ЩО встраиваемого типа.
Опции
- обогрев;
- дополнительные коммутационные устройства;
- лампа сигнальная;
- тепловое реле;
- реле вращения суточное;
- астрономическое реле времени;
- диспетчерский пульт.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Функции
– включение и отключение осветительной установки по сигналу фотодатчика при достижении заданного уровня освещенности;
- ручное включение и отключение осветительной установки кнопками, установленными на двери ящика;
- контроль над параметрами работы системы наружного освещения;
– учет и распределение электроэнергии;
– возможность дистанционного наблюдения срабатывания автоматических выключателей;
– защита ламп и систем наружного освещения и ее элементов от токов короткого замыкания и перегрузок;
– обеспечение беспрерывного питания ламп и систем наружного освещения и ее элементов.
Преимущества
- повышенная антикоррозийная стойкость;
- высококачественное наружное покрытие;
- малогабаритная конструкция;
- полностью сварной корпус;
- высокая технологичность и простота использования;
- высокий уровень электробезопасности.
Технические характеристики
|
Требования |
Однофазной сети |
Трехфазной сети |
|
Номинальное напряжение |
~220В |
~380В |
|
Частота |
46÷65 Гц |
|
|
Номинальный ток, А |
До 125 |
|
|
Система заземления |
TN-S, TN-C-S, TN-C |
|
|
Сопротивление изоляции |
не менее 100 кОм |
|
|
Степень защиты |
до IP 54 |
|
|
Тип электрических соединений функциональных блоков |
FF |
|
|
Вид разделения по ГОСТ 51321.1-2000 |
1 |
|
|
Относительная влажность |
до 90% без выпадения осадков |
|
|
Срок службы |
до 20 лет |
|
|
Ввод проводов сети электроэнергии |
снизу |
|
|
Вывод проводов, отходящих к потребителю линий |
снизу |
|
|
Тип конструктивного исполнения |
Навесной или встраиваемый |
|
ООО "Завод инновационных технологий" выпускает любые заказные (нестандартные) исполнения, которые не отражены в типовом проекте
Условное обозначение
|
НКУ ЩО- |
ХХХX/ |
XXХX- |
ХХХХ- |
ХХ |
XХХ |
Х |
|
Наименование |
Но м ин а л ь н ое входное напряжение, В |
Но м ин а л ь н о е выходное напряжение, В |
Номинальный ток, А |
Степень защиты |
Климатическое исполнение |
Категория размещения |
Пример условного обозначения НКУ ЩО- 0380/0220-0100-20 УХЛ3: низковольтное комплектное устройство щит освещения номинальным входным напряжением 380 В, номинальным выходным напряжением 220 В, номинальным током 100 А, степенью защиты IP20, для установки в помещении с искусственно регулируемыми климатическими условиями.
