Описание

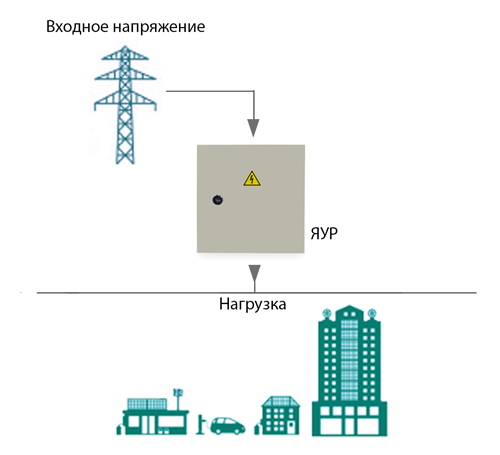

Щиты распределительные бытовые (далее по тексту щиты) предназначены для организации учета распределения электроэнергии в административных и общественных зданиях, электроустановках промышленных предприятий (мастерские, котельные, тепловые пункты, насосные станции, фабрики-прачечные, фабрики-химчистки и т.п.). Конструкция и меры по электробезопастности, принятые в щитах, позволяют устанавливать их вне электрощитовых помещений. По функциональному назначению щиты выделены в 3 основные серии: ЯУР, ШУЭ, ВЩУ.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость.
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Преимущества
- благодаря коммутирующим устройствам, устанавливаемым на каждой отходящей линии, при возникновении короткого замыкания на одной из отходящих линий отключается лишь аварийная цепь нагрузки без нарушения нормальной работы остальных потребителей;
- конструктивные особенности щита позволяют потребителю резервировать цепи питания нагрузки - это особенно актуально, когда имеется нагрузка с периодическим циклом работы или нагрузка, подключаемая по мере необходимости.
Характеристики конструкции

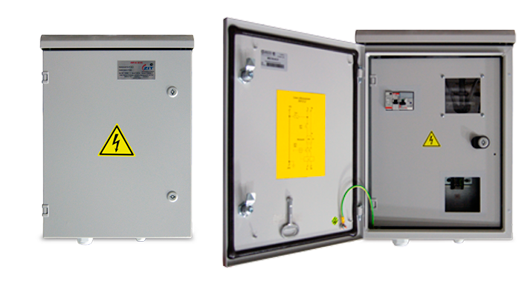

Щиты поставляются заказчику в электротехническом шкафу (оболочка), в котором смонтированы все коммутирующие аппараты и опционные устройства.

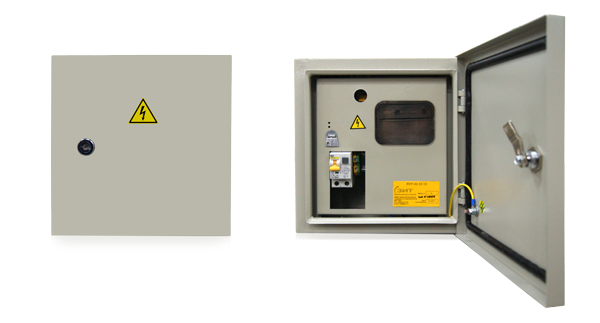

Передняя панель щита одновременно является дверью оболочки. Дверь оснащена встроенным замком, к которому в комплекте поставки изделия предусмотрен ключ. Щиты высотой не более 1000 мм (включительно) выполнены в навесном исполнении, свыше 1000 мм – напольное исполнение.
По умолчанию включение и отключение аппаратов управления производится при открытой двери. Однако ручки или рычаги вводных аппаратов могут быть выведены наружу. Чаще всего такая конструкция применяется в щитах, где коммутирующие аппараты рассчитаны на ток номиналом от 400 А, так как такие щиты коммутируют достаточно большую мощность, а сами коммутирующие аппараты имеют конструкцию, предотвращающую несанкционированное включение и отключение аппарата. На двери устанавливается опционная система контроля и мониторинга.
Технические характеристики
|
Номинальное напряжение, В |
220, 380 |
|
Номинальные токи, А |
До 630 |
|
Номинальная частота, Гц |
50 |
|
Система заземления |
TN-S, TN-C-S |
|
Номинальный выдерживаемый ток, кА (1с) |
до 30 |
|
Сопротивление изоляции, кОм |
не менее 100 |
|
Степень защиты |
до IP65 |
|
Климатическое исполнение |
УХЛ4 |
|
Ввод кабелей |
Сверху и/или снизу |
|
Срок службы, лет |
до 20 |
Условное обозначение
|
ХХХ |
ХХХХ |
ХХХХ |
ХХХХ |
IPХХ |
ХХХХ |
|
Наименование изделия: ШУЭ, ВЩУ, ЯУР |
Рабочее напряжение входное |
Рабочее напряжение выходное |
Номинальный ток вводного аппарата |
Степень защиты оболочки |
Климатическое исполнение по ГОСТ 15150 |
Пример условного обозначения: ШУЭ-380/380(220)-0160-31-УХЛ4 – шкаф учета и распределения электроэнергии от источника питания трехфазного переменного тока напряжением 380 В, потребителей трехфазного переменного тока напряжением 380 В и однофазного переменного тока напряжением 220 В, степень защиты оболочки IP 31, климатическое исполнение УХЛ4.
