Описание

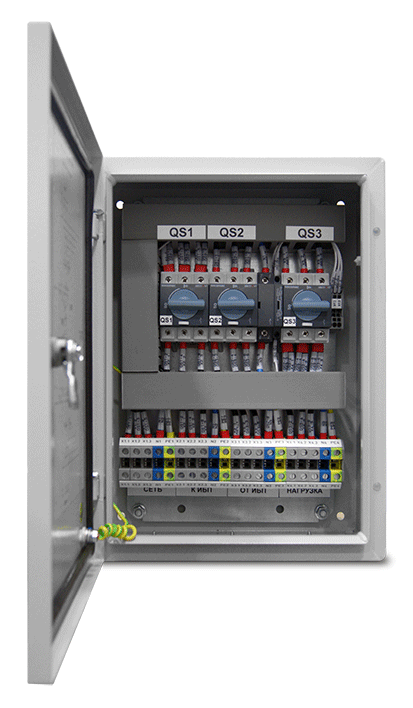

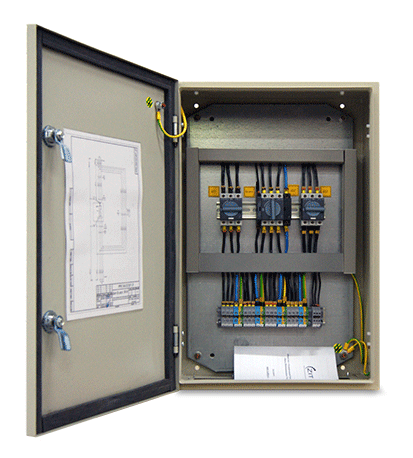

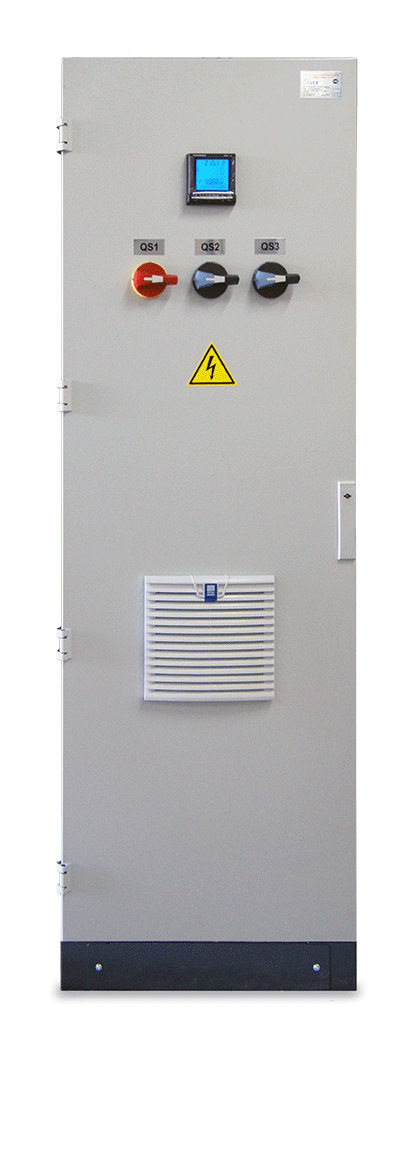

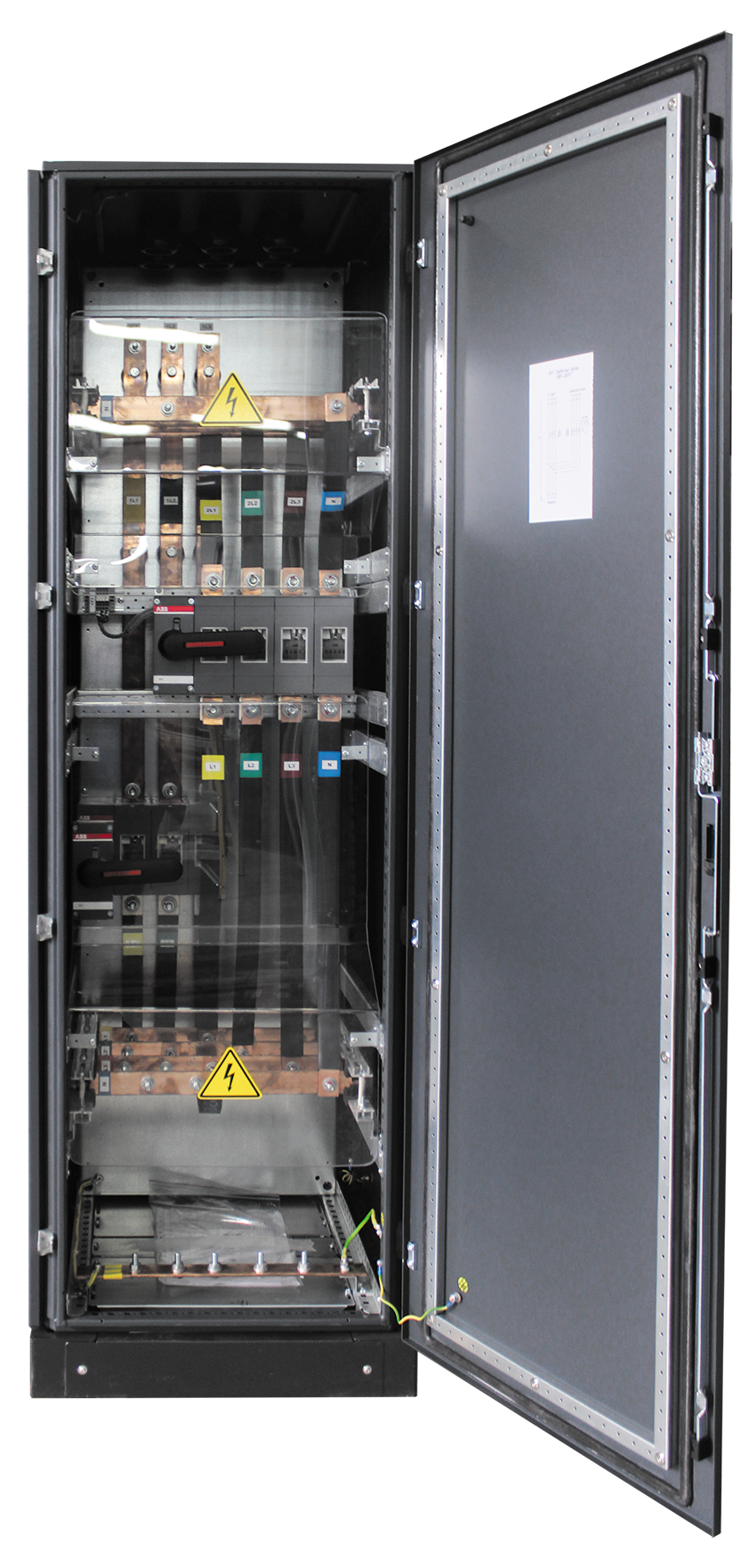

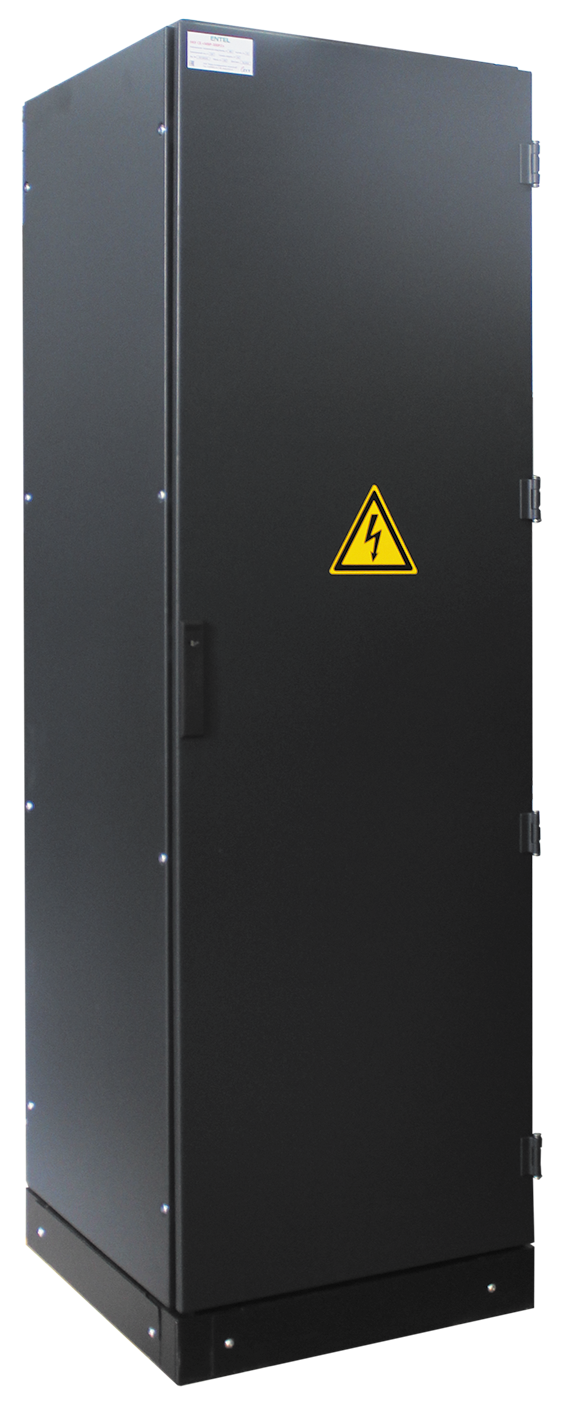

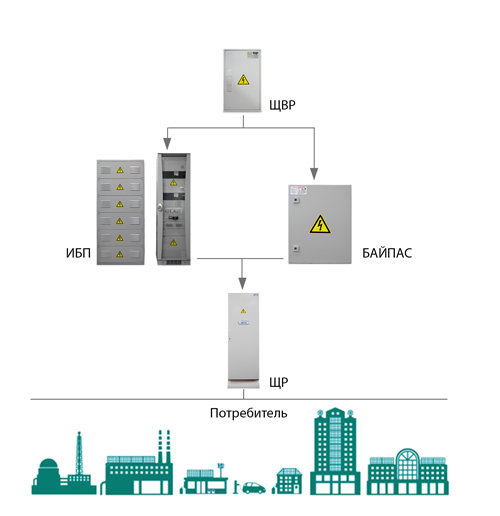

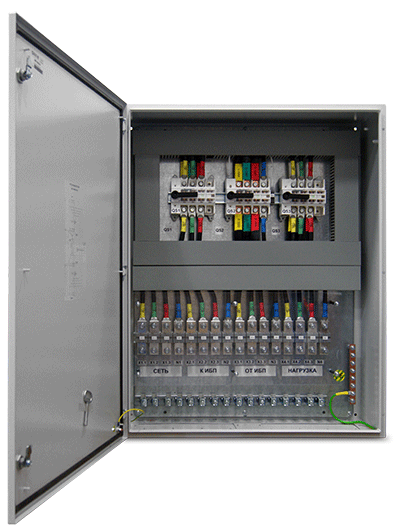

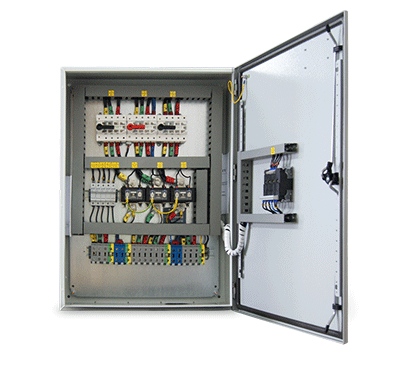

Байпас предназначен для переключения питания на обходную линию и обратно без прерывания питания нагрузок на время технического обслуживания ИБП или его замены. Байпас состоит из механического (ручного) байпаса. Такая электронно-механическая конструкция позволяет переводить нагрузку с инвертора ИБП на байпас и обратно без прерывания питания нагрузок. Байпас является связующим звеном между входом и выходом ИБП и позволяет осуществлять эту связь в обход механизма резервирования питания.
Область применения
Применяется в системах бесперебойного питания зданий, производственных предприятий, офисов, строительных объектов, в сфере ЖКХ.
Функции
- включение и выключение источника бесперебойного питания для проведения ремонтных работ без прекращения энергоснабжения потребителей;
- защита от токов короткого замыкания и перегрузки на вводе в устройство.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Технические характеристики
|
Наименование параметра |
Значение |
|
|
Номинальное рабочее напряжение, В |
Переменное |
230, 400, 500, 690 |
|
Частота, Гц |
50 |
|
|
Степень защиты по ГОСТ 14254-80 |
IP20 |
|
|
Рабочая температура окружающей среды, °C |
от -10 до +40 |
|
|
Относительная влажность воздуха, % |
не более 80% без конденсации при 55°C, не более 95% с конденсацией при 40°C |
|
Условное обозначение
|
Значение |
Описание |
|
Байпас- |
Наименование |
|
ХХХ- |
Номинальное напряжение |
|
ХXX- |
Номинальный ток |
|
ХХХ |
Климатическое исполнение |
|
Х |
Категория размещения |
Пример условного обозначения Байпас-220-050-УХЛ3 - байпас с номинальным постоянным напряжением 220В, номинальным током 50А, для установки в помещении с искусственно регулируемыми климатическими условиями.
