Описание

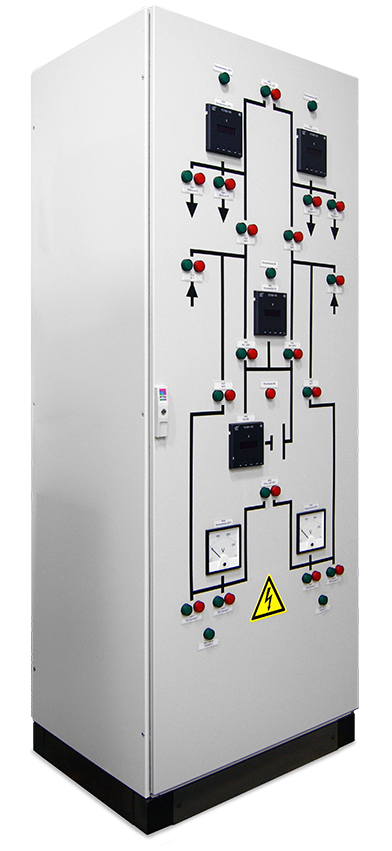

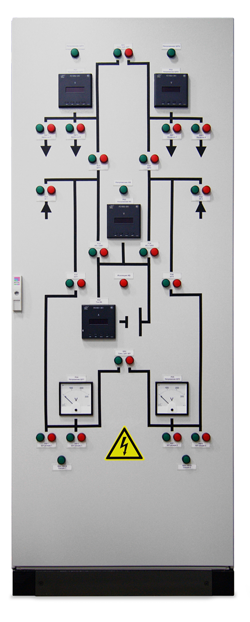

Щиты постоянного тока (ЩПТ) предназначены для обеспечения бесперебойным электропитанием потребеителей постоянного тока (устройств релейной защиты и автоматики, микропроцессорных терминалов защит, приводов высоковольтных выключателей и т. д.) во всех режимах работы системы собственных нужд станций и подстанций от аккумуляторных батарей (АБ) или зарядно-выпрямительных систем (ЗВУ).
Опции
Применение «хвостовых» элементов АБ для питания мощных и удаленных нагрузок повышенным напряжением, например для питания электромагнитных приводов высоковольтных выключателей. Питание сети постоянного тока в этом случае осуществляется от двухканальных ЗВУ. Снижение и стабилизация напряжения на шинах управления путем включения силовых диодов. При снижении напряжения на ШУ ниже допустимого уровня диоды шунтируются контактором.
Области использования
Серверные и рабочие станции, телекоммуникации и связь, частные дома и танхаусы, ЦОДы и Дата банки, больницы, объекты социальной инфраструктуры, подстанции, промышленные предприятия.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость.
- Газпромсерт;
- аттестация ФСК ЕЭС;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Функции ЩПТ
- осуществление ввода электроэнергии от АБ и выпрямительных устройств с необходимым уровнем напряжения и мощности;
- распределение электроэнергии между потребителями;
- бесперебойное питание цепей аварийного освещения;
- селективную защиту вводов и отходящих линий от токов перегрузки и короткого замыкания;
- дублирование системы питания и распределения электроэнергии с секционированием cборных шин;
- непрерывный автоматический контроль напряжения на сборных шинах ЩПТ с формированием сигнала об отклонении напряжения от нормируемого значения;
- непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно земли с формированием сигнала о снижении сопротивления изоляции ниже допустимого уровня;
- непрерывный контроль положения автоматических выключателей и автоматическое формирование сигнала об аварийном отключении выключателей;
- формирование обобщенного аварийного сигнала;
- измерение основных параметров АБ аналоговыми измерительными приборами;
- местная и дистанционная сигнализации;
- прерыватель питания для организации шины «мигающего света»;
- напряжения на сборных шинах;
- измерение сопротивления изоляции сети постоянноготока;
- возможность передачи информации о состоянии каждого щита постоянного тока и выпрямительных устройств АСУ ТП.
Основные технические характеристики
|
Наименование |
Значение |
|
Номинальное напряжение сборных шин, В |
110, 220 |
|
Номинальный ток сборных шин, А |
50, 63, 80, 100, 125, 160, 250, 400, 630, 800, 1250 |
|
Количество секций шин |
до 6 |
|
Ток электродинамической стойкости сборных шин, кА |
до 25 |
|
Ток термической стойкости сборных шин, кА |
до 20 |
|
Тип защитных аппаратов |
предохранители/автоматические выключатели |
|
Кабельные присоединения |
снизу шкафа |
|
Способ обслуживания |
односторонний/двухсторонний |
|
Климатическое исполнение шкафов по ГОСТ 15150 |
УХЛ4 |
|
Степень защиты по ГОСТ 14254-80 |
до IР 54 |
|
Габаритные размеры ВхШхГ, мм |
по требованию Заказчика |
|
Рабочая температура |
+1 - +40 °C |
|
Средний срок службы |
30 лет |
Условное обозначение
|
ЩПТ |
ХХХ А |
ХХХ/ХХХ В |
ХХ |
XX |
|
Щит постоянного тока |
Номинальный ток ап- паратов защиты ввод- ной цепи. Значение выбирается из ряда приведенного в п.2.3 ГОСТ 6827-76 |
Номинальное напряжение входное/выходное. |
Количество отходящих линий |
Степень защиты |
Пример условного обозначения: ЩПТ 250 А 220 В 06 41 - щит постоянного тока, номинальный ток аппаратов защиты вводной цепи 250 А, номинальное входное напряжение 220 В, 6 отходящих линий, степень защиты IP41.
