Описание

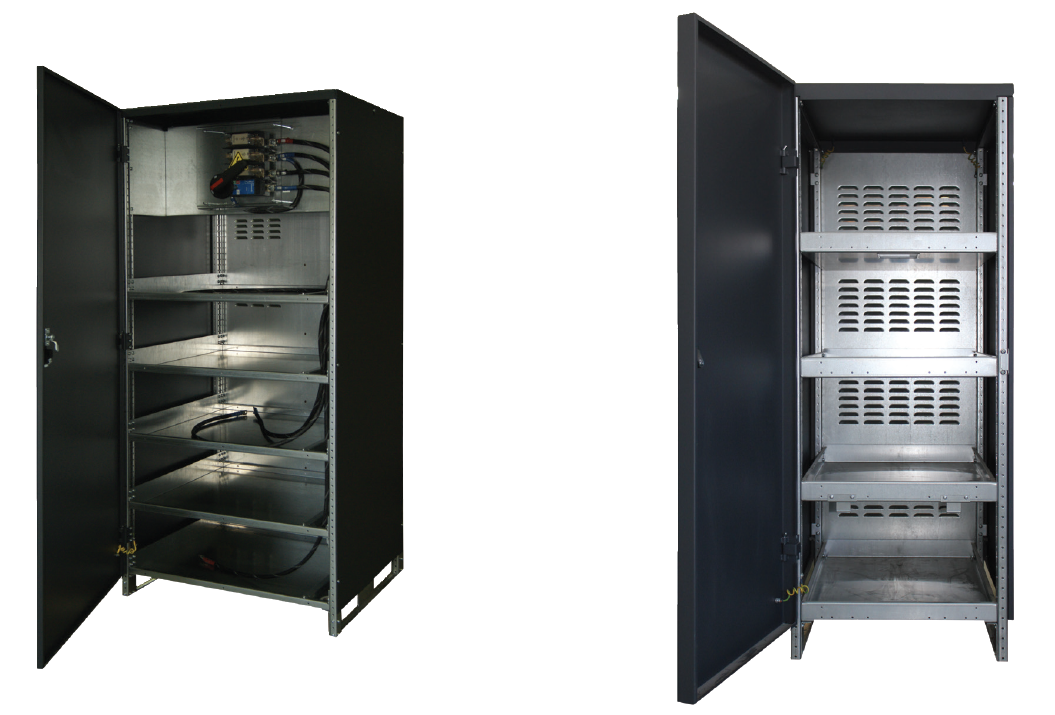

Батарейный кабинет (БК) представляет собой металлический корпус. Для безопасной эксплуатации без риска повреждения электрическим током БК со всех сторон закрыт металлическими панелями, а спереди – металлическимидверями. Стенки шкафа выполнены из листовой стали с порошковым антистатическим покрытием. Ригельная замочная система на двери защищает от случайного доступа внутрь. Закрывающаяся на ключ дверь предотвращает доступ посторонних людей.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- декларация Минсвязи;
- атомная лицензия Ростехнадзора;
- лицензия Роскосмос;
- аккредитация Роснефти.
Преимущества

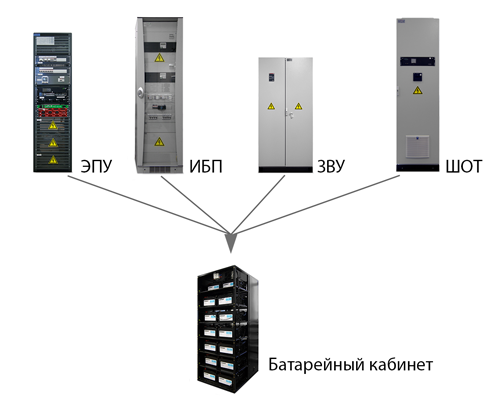

Возможность подключения дополнительного батарейного кабинета (подключается к выводам рубильника).
Опции
- защита АКБ;
- комплект перемычек для монтажа АКБ;
- возможность выбора количества аккумуляторных батарей;
- комплект ЗИП (предохранители, перемычки);
- антивандальное исполнение.
Функции
- увеличение времени автономной работы потребителей;
- ручное аварийное отключение;
- контроль состояния предохранителей.

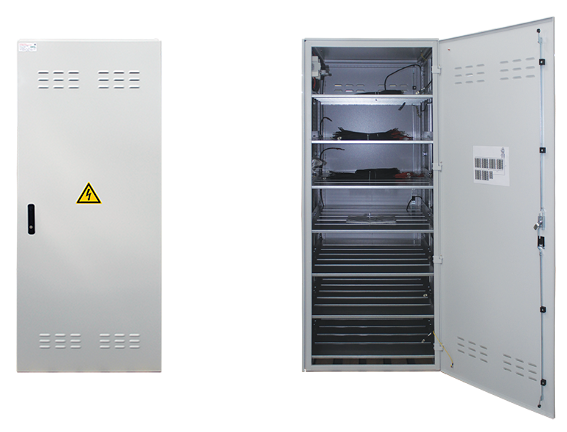

БАТАРЕЙНЫЙ КАБИНЕТ СЕРИИ БК
Технические характеристики
|
МОДЕЛЬ |
БК79.40 |
БК10.40 |
БК40.40 |
БК10.32 |
БК40.32 |
|
Номинальное напряжение, В |
480 DC |
480 DC |
480 DC |
384 DC |
384 DC |
|
Емкость АКБ, А·ч |
7-9 |
100 |
40 |
100 |
40 |
|
Количество АКБ в линейке, шт. |
40 |
40 |
40 |
32 |
32 |
|
Габаритные размеры, ВхШхГ, мм |
1325х400х815 |
1900х860х800 |
1600х650х750 |
1400х860х740 |
1400х555х740 |
Условное обозначение
|
Батарейный кабинет БК |
XXX |
X |
|
Наименование |
Емкость АКБ |
Количество АКБ в линейке, шт. |
|
|
79 - 7-9 А·ч |
40 |
|
|
40 – до 40 А·ч |
32 |
|
|
10 – до 100 А·ч |
|
Пример условного обозначения: БК79.40 - батарейный кабинет серии БК, емкостью аккумуляторных батарей 9 А·ч.

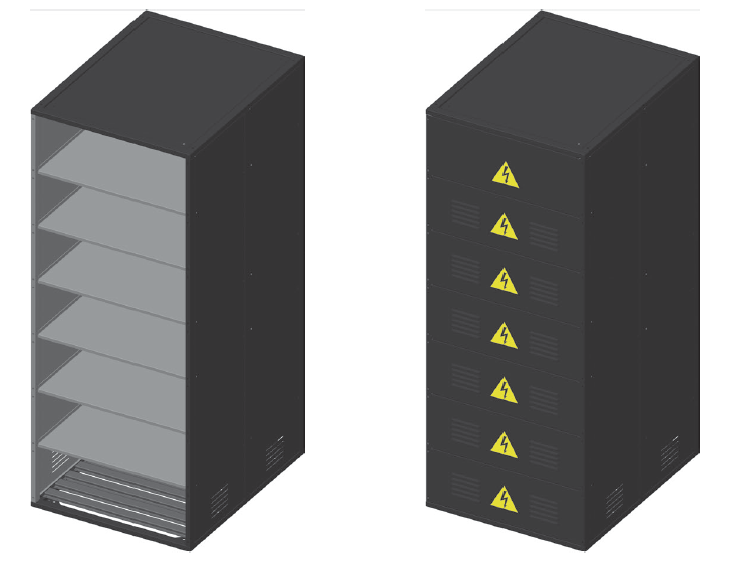

БАТАРЕЙНЫЕ КАБИНЕТЫ СЕРИИ БК-З
Технические характеристики
|
Номинальное напряжение, В |
По требованию |
|
Количество АБ в БК, шт |
По требованию |
|
Климатическое исполнение |
По требованию |
|
Габаритные размеры, ВхШхГ, мм |
По требованию |
Условное обозначение
|
БК - |
XXX.XXX.XXX - |
XXXX - |
XXXX - |
XX |
XXXX |
|
Батарейный ка- бинет |
Габаритные размеры, ВхШхГ, см |
Номинальное напряжение, В |
Номинальный ток, А |
Степень защиты, IP |
Климатическое исполнение |
Пример условного обозначения: БК-220.220.060-0768-0160-20 УХЛ4.1 - батарейный кабинет серии БК-З высотой 220 см, шириной 220 см, глубиной – 60 см, номинальным напряжением 768 В, номинальным током 160 А, степенью защиты IP20, для установки в помещении с искусственно регулируемыми климатическими условиями.

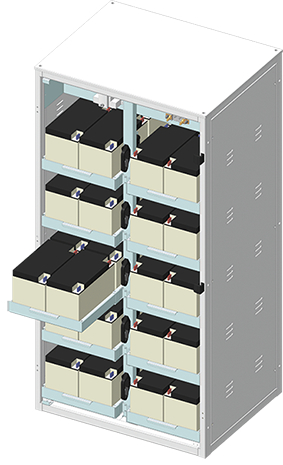

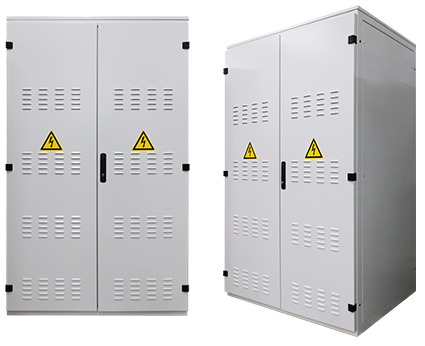

БАТАРЕЙНЫЕ КАБИНЕТЫ БКС 180.90.72
Технические характеристики
|
МОДЕЛЬ |
БКС 180.90.72 |
|
Номинальное напряжение, В |
480 DC |
|
Емкость АКБ, Ач |
100 |
|
Количество АКБ в линейке, шт. |
40 |
|
Лотки АКБ |
Выдвижные |
|
Габаритные размеры, ВхШхГ, мм |
1800х900х720 |
