Описание

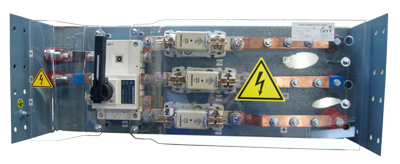

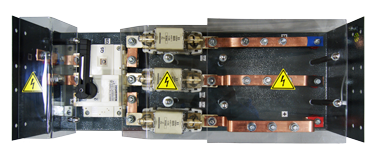

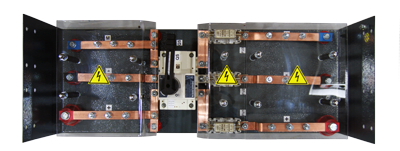

Защита АКБ предназначен для защиты аккумуляторной батареи (АКБ) от токов короткого замыкания в цепи постоянного тока (в том числе и при глубоком разряде АКБ). Защиту обеспечивает путем разрыва цепи постоянного тока при протекании через него тока выше допустимого. Устанавливается 19 " стойку.
Область применения

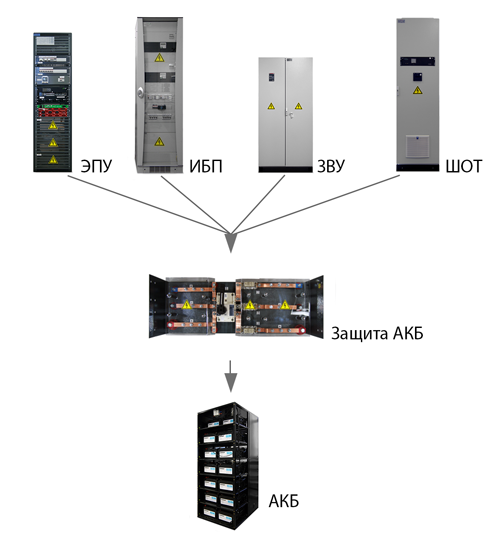

Системы бесперебойного энергоснабжения, где в качестве резервного источника питания используются аккумуляторные батареи; в электрических сетях постоянного тока; в системах оперативного питания постоянного тока.
Функции
- переключение под нагрузкой;
- ручное аварийное отключение;
- контроль состояния предохранителей¹.
1 Устанавливается опционно
Сертификаты
Изготовлен в соответствии с ТУ 3430-007-61938140-2014 и соответствует ГОСТ Р 51321.1-2007, ГОСТ Р 51732-2001(МЭК 60439-1-92), а так же требованиям технических регламентов таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТС ТР 020/2011 «Электромагнитная совместимость технических устройств».
Технические данные
|
Диапазон номинального напряжения, постоянное, В |
400, 500, 600 |
|
Номинальный ток одной линии, А |
100, 125, 160, 200, 250, 315, 400 |
|
Количество линий в ШЗБ |
от 1 до 19 |
|
Степень защиты по ГОСТ 14254-80 |
до IP55 |
|
Температура окружающей среды: |
от -15°C до +40°C |
|
Относительная влажность воздуха, при температуре окружающей среды +25°C |
не более 80% |
|
Атмосферное давление |
от 630 мм рт. ст. до 800 мм рт. ст. (от 84,0 кПа до 106,7 кПа) |
* Значение характеристики может изменится в зависимости от остальных параметр
