Описание

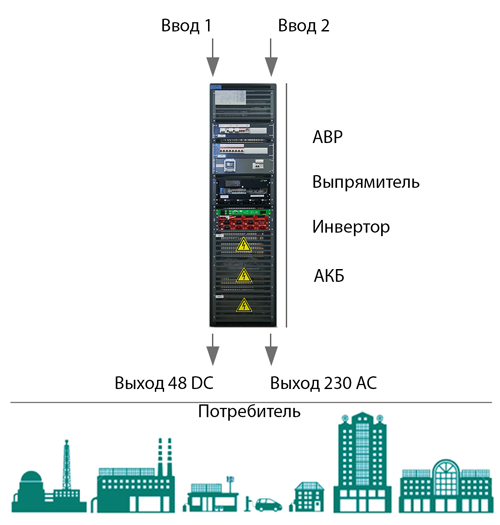

Электропитающая установка (ЭПУ 220/48) предназначена для бесперебойного электроснабжение постоянным током напряжением 48 В, а также переменным током напряжением 220 В. Являестя источником бесперебойного питания т.м. модели SPE.
Отличительные особенности
Каждое ЭПУ разрабатывается и изготавливается строго ориентируясь на требования заказчика, это позволяет оптимизировать ЭПУ по таким параметрам как:
– функциональность;
– конструктив;
– эргономичность;
– возможность модернизации в процессе эксплуатации;
– стоимость.
Такие особенности ЭПУ позволяют легко интегрировать ее в систему энергоснабжения заказчика, а его эксплуатация существенно повышает надежность системы энергоснабжения, качество электроэнергии и уменьшает трудоемкость обслуживания системы электропитания.
Функции ЭПУ
- онлайн мониторинг и диагностика качество электроэнергии, состояние аппаратов защиты;
- формирование сигналов аварии при токах короткого замыкания, перенапряжения, выходе из строя узлов системы энергоснабжения;
- селективное отключение нагрузки;
- резервирование источник питания переменного и/или постоянного тока, в том числе двойное резервирование.
Сертификаты
ЭПУ соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/201
Область применения ЭПУ
Потребители первой, особой категории, средства связи и телекоммуникаций, социально-значимые объекты.
Основные свойства и характеристика ЭПУ
|
Род тока вводной цепи |
Трехфазный/однофазный |
|
Номинальное напряжение на вводе AC , В |
380±15/220 |
|
Частота питающей сети, Гц |
50±5 |
|
Сопротивление изоляции |
свыше 20 МОм |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 20 |
|
Номинальные токи автоматов отходящих линий, А |
в соответствии с таблицей экспликации |
|
Предельная отключающая способность при коротком замыкании, кА |
6 |
|
Вид системы заземления |
TN-С-S |
|
Вид разделения по ГОСТ 51321.1-2000 |
1 |
|
Тип электрических соединений функциональных блоков |
FF |
|
Условия эксплуатации по ГОСТ 15150-69 |
УХЛ4 |
|
Номинальное переменное напряжение на выходе, В |
230±15 |
|
Номинальное постоянное напряжение на выходе, В |
48 |
|
Время работы от АКБ при 100% нагрузке, мин |
57 |
|
Установочные данные |
|
|
Габаритные размеры ВхШхГ, мм не более |
2500х850х600 |
|
Тип конструктивного исполнения |
Шкафное |
|
Способ установки |
Напольный |
|
Подвод сети электроэнергии |
снизу шкафа |
|
Вывод отходящих линий |
снизу шкафа |
