Описание

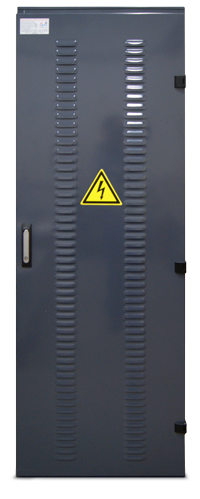

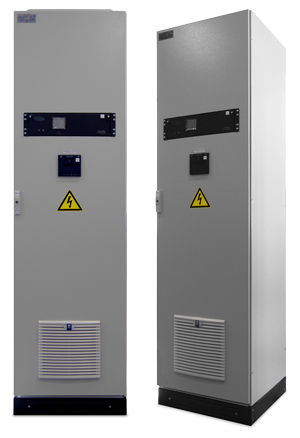

Шкафы оперативного постоянного тока предназначены для бесперебойного питания оперативных цепей управления, защиты, автоматики и сигнализации на электрических станциях и подстанциях, а также могут быть использованиы и в других отраслях промышленности.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- лицензия Роскосмос;
- аккредитация Роснефти.
Область применения
Нефтехимическая отрасль; целлюлозно-бумажная и горнорудная промышленность; металлургия и машиностроение; объекты ТЭЦ и энергетический сектор; аэропорты; портовые сооружения; узлы связи телекоммуникационные системы; медицинские учреждения; распределительные пункты для питания оперативных цепей схем релейной защиты и автоматики.
Вид исполнения ШОТ
- шкаф оперативного тока для работы в составе систем собственных нужд энергообъектов напряжением = 110/220В;
- электропитающая установка (ЭПУ) - предназначена для бесперебойного электроснабжения постоянным током напряжением 12/24/48/60 В, а также переменным током напряжением 220 В;
- шкаф управления распределением (ШУР) - утепленный, климатический предназначен для управления распределением напряжения постоянного тока 12/24/48/60 В системы гарантированного электроснабжения.
Опции
- контроль изоляции на шинах;
- автоматический контроль изоляции;
- ручной контроль изоляции;
- обогрев шкафа;
- блок аварийного освещения;
- АВР на входе;
- сигнализация положения аппаратов отходящих линий;
- сигнализация аварийного отключения аппаратов отходя-
щих линий;
- стрелочный вольтметр;
- стрелочный амперметр;
- шинка мигающего света;
- защита аккумуляторной батареи от глубокого разряда;
- термокомпенсация напряжения подзаряда;
- поэлементный контроль параметров аккумуляторной ба-
тареи;
- организация питания цепей оперативных блокировок;
- дополнительные зарядные устройства.
Назначение
Наиболее важными потребителями являются: узлы с контакторной и микропроцессорной техникой, измерительные и регулировочные устройства, приводы и системы управления. Шкаф оперативного тока ШОТ обеспечивает поддержание стабилизированного постоянного напряжения на выходе системы и автоматическую подзарядку аккумуляторных батарей. При отключении электроэнергии ШОТ поддерживает постоянную заданную нагрузку в течение заданного времени. Отключение обеспечивается контактором (защита от глубокого разряда батареи) при достижении определенного порога напряжения аккумуляторной батареи.

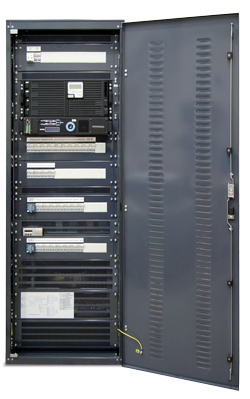

На лицевой панели шкафа установлены индикаторы, отображающие состояние шкафа, и измерительные приборы, указывающие выходное напряжение. Также параметры выводятся на дисплей контроллера блока управления и персональный компьютер.
Функции
- прием электрической энергии собственных нужд переменного тока от двух и более независимых источников и преобразование ее в электрическую энергию постоянного тока;
- автоматическая зарядка и подзарядка АБ от выпрямительных модулей;
- распределение электрической энергии постоянного тока между потребителями;
- непрерывный автоматический контроль значения напряжения на шинах с формированием сигнала об отклонении параметров сети постоянного тока;
- непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно «земли» с формированием сигнала об устойчивом снижении сопротивления изоляции ниже допустимого значения;
- селективная защита вводов и отходящих линий от токов перегрузки и короткого замыкания;
- возможность объединения шин, разных секций и шкафов ШОТ с помощью разъединителей;
- измерение основных текущих параметров состояния АБ (напряжение, ток заряда-разряда);
- формирование обобщенного предупредительного сигнала при срабатывании защит, исчезновении напряжения на шинах постоянного тока, исчезновении напряжения питания выпрямительных модулей и др.;
- онлайн мониторинг и диагностика качества электроэнергии, состояния аппаратов защиты;
- резервирование источника питания переменного и/или постоянного тока, в том числе двойное резервирование.
Технические характеристики
|
Параметр |
ШОТ |
|
Входные параметры: |
|
|
Номинальное напряжение, В |
208/220//230/240 |
|
Номинальная частота, Гц |
50 |
|
Рабочее напряжение, В |
176 - 320 |
|
Рабочая частота, Гц |
45 - 66 |
|
Коэффициент мощности |
> 0,99 |
|
Коэффициент полезного действия, % |
> 94 |
|
Выходные параметры: |
|
|
Количество автоматов отходящих фидеров |
Согласно ТЗ или ОЛ |
|
Количество секций |
Согласно ТЗ или ОЛ |
|
Выходное напряжение |
от 110/220 В DC |
|
Аккумуляторные батареи: |
|
|
Гарантийный срок эксплуатации аккумулятор- ной батареи |
от 5 до 15 лет |
|
Емкость аккумуляторной батареи |
Согласно ТЗ или ОЛ |
|
Клеммные присоединения |
фронтальные |
|
Исполнение: |
|
|
Степень защиты оболочки по ГОСТ – 14254 |
до IP 54 |
|
Климатическое исполнение по ГОСТ 15150 |
УХЛ4 |
Условное обозначение
|
Значение |
Описание |
|
ХХХ- |
SPT- Шкаф оперативного тока |
|
SPE – ЭПУ |
|
|
SPR - ШУР |
|
|
Х |
Исполнение |
|
ХXX |
Мощность, кВА |
|
Х |
Коэффициент мощности |
|
В- 0,9 |
|
|
С- 0,8 |
|
|
Х |
Фаза |
|
S-однофазный |
|
|
Т- трехфазный |
Пример записи обозначения: SPT-R40BS - шкаф оперативного тока напольного исполнения номинальной мощностью 40 кВА, с коэффициентом мощности 0,9 однофазного тока.
