Описание

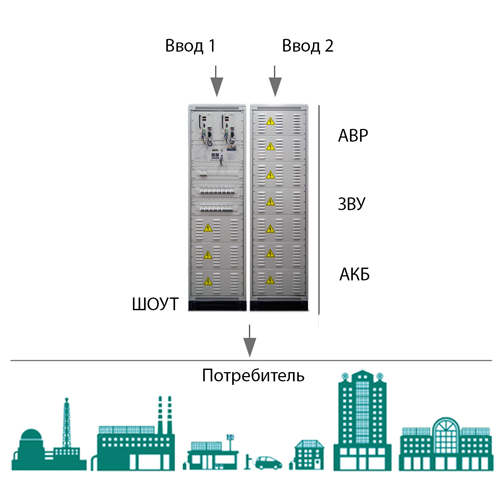

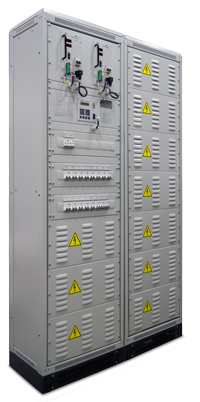

Шкафы управления оперативным током ШУОТ с выходным напряжением 115 и 230 В предназначены для питания цепей постоянного тока напряжением 110 и 220 В в распределительных устройствах, системах аварийного питания и освещения.
Сертификаты
Сертификат соответствия №0329665 выдан органом по сертификации продукции ООО «РАДИОФИЗИЧЕСКИЕ ТЕСТОВЫЕ ТЕХНОЛОГИИ»
Область применения
Применяются в системах постоянного тока электростанций и распределительных подстанций объектов электроэнергетики, нефтегазовой, химической, горнодобывающей, металлургической и других отраслей промышленности.
Функции
- автоматическое переключение на другой ввод при обесточивании основного ввода;
- заряд и подзаряд аккумуляторной батареи;
- стабилизацию тока для формовки аккумуляторной батареи (режим формовки АБ);
- защиту аккумуляторной батареи от глубокого разряда;
- защиту выпрямителя от перегрузок и коротких замыканий в нагрузке;
- контроль сопротивления изоляции на отходящих линиях;
- контроль обрыва фаз в системе управления выпрямителя;
- цифровую индикацию выходного напряжения и тока нагрузки;
- внешнюю сигнализацию основных режимов работы выпрямителя;
- автоматическое включение ВЗУ при восстановлении напряжения питающей сети после его исчезновения.
Основные свойства и характеристика
|
Описание |
Значение |
|
Входные параметры |
|
|
Напряжение питающей сети (линейное) трёхфазное, В |
220...660 |
|
Колебания входного напряжения, % |
±10(-15;+10) |
|
Частота, Гц |
50 |
|
Колебания частоты, % |
±5 |
|
Коэффициент полезного действия, % |
>87 |
|
Выходные параметры |
|
|
Напряжение постоянного тока (регулируемое), В |
230 (150… 250), 115 (90… 140) |
|
Номинальный ток, А |
20… 100 |
|
Точность стабилизации напряжения, % |
±0,5 |
|
Точность стабилизации тока заряда АБ, % |
±1 |
|
Количество и распределение отходящих линий |
12 (4х6,3А; 4х10А; 4х16А) |
|
Аккумуляторные батареи |
|
|
Ёмкость, A/ч |
35… 280 |
|
Срок службы, лет |
7… 15 |
|
Время поддержки, мин |
60… 300 |
|
Размещение |
шкафы или стеллажи |
|
Окружающая среда |
|
|
Температура, °С |
+1… +35 |
|
Предельная температура, °С |
+1… +40 |
|
Высота над уровнем моря, м |
1 000, при нагрузке 0,85 - 2000 |
|
Степень защиты |
IP20...54 |
|
Влажность, % |
80 |
