Описание

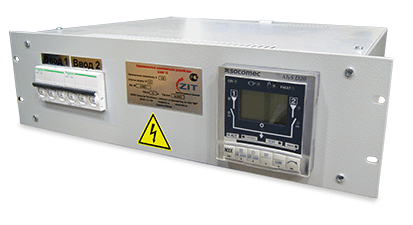

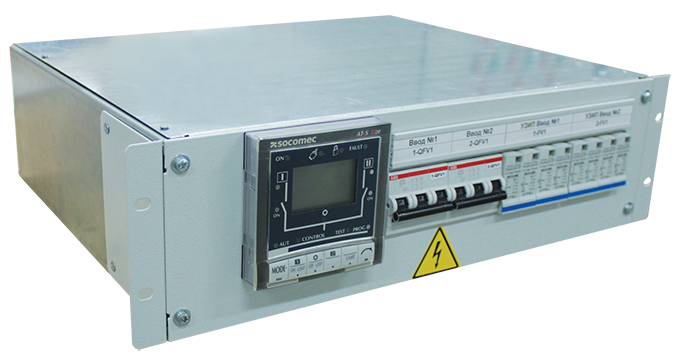

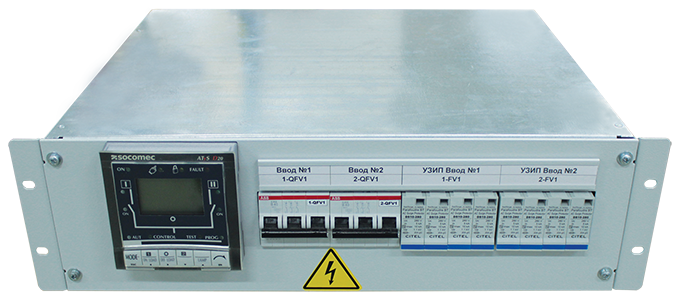

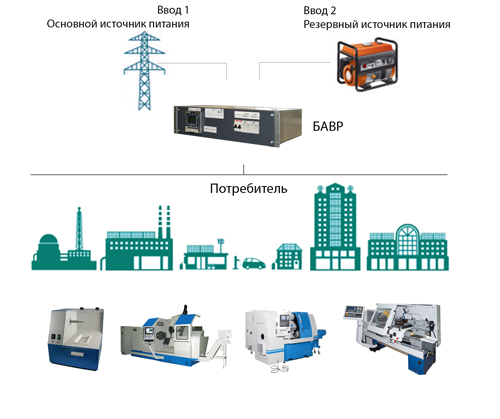

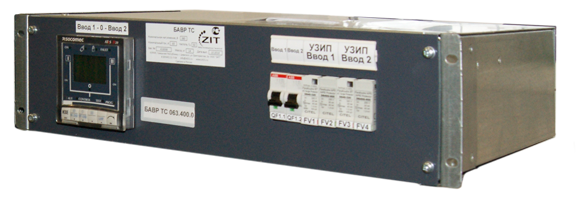

Блок автоматического ввода резерва (БАВР-ТС) предназначен для автоматического переключения питания телекоммуникационной нагрузки с сети основного источника на резервную сеть (трансформатор/ДЭС). БАВР-ТС устанавливается в 19" стойку.
Область применения
Серверные и рабочие станции, телекоммуникации и связь, объекты социальной инфраструктуры, промышленные предприятия
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Функции
- ручное и автоматическое переключение питания потребителей с основного ввода на резервный;
- отображение наличия источников питания;
- измерение напряжения и частоты, контроль чередования фаз основной и резервной сети;
- защита вводов от коротких замыканий и перегрузок;
- тестовые операции и их отображение;
- контроль исправности переключателя.
Преимущества
- возможность изменения установок контролируемых параметров сети;
- монтаж в 19” стойку;

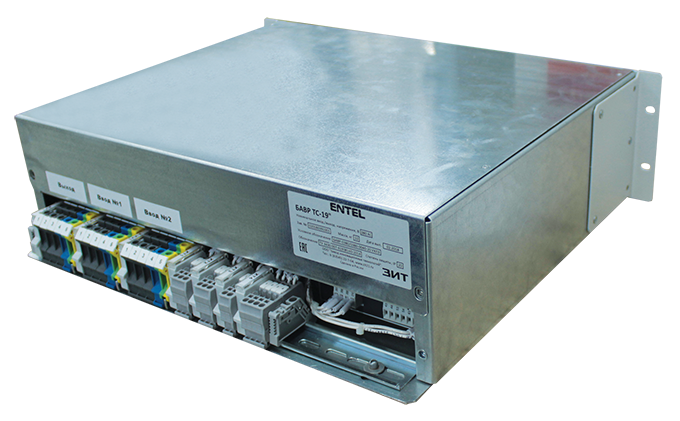

- возможность подключения и обслуживания спереди;
- дистанционное управление и контроль.
Опции
- многофункциональный измерительный прибор для измерения электрических параметров в низковольтных сетях;
- светосигнальная арматура для сигнализации наличия напряжения на вводных токоведущих частях;
- интерфейс дистанционного мониторинга присутствия источников и положения переключателя на передней панели;
- программное обеспечение (с СОМ-портом);
- штепсельная розетка с заземляющим контактом;
- комплект запасных частей (ЗИП).
Технические характеристики
|
Номинальное напряжение, В. |
220/380±50 |
|
Допустимое импульсное напряжение изоляции силовых цепей, кВ |
6 |
|
Допустимое рабочее напряжение изоляции контрольных цепей, В |
300 |
|
Допустимое импульсное напряжение изоляции контрольных цепей, кВ |
4 |
|
Номинальный ток, А |
25/32/40/50/63/80/100/125/160 |
|
Номинальная частота, Гц |
50 или 60 |
|
Степень защиты по ГОСТ 14254-96 |
IP20 |
*Технические характеристики и комплектация может быть изменена в соответствии с техническим заданием Заказчика.
Условное обозначение
|
БАВР ТС- |
19” |
ХХХ/ |
ХХХ- |
ХХХ- |
ХХ |
ХХХХ |
|
Наименование: - без опций - у - с УЗИП (I+II класса) - т - с УЗИП (I+II+III класса) |
Стойка |
Н оминальное входное напряжение, В |
номинальное выходное напряжение, В |
Н оминальный ток, А |
Степень защиты, IP |
Климатическое исполнение и категория размещения |
Пример условного обозначения: БАВР ТС-19”-380/220-063-20 УХЛ4 - блок автоматического ввода резерва для установки в 19 дюймовую стойку с номинальным входным напряжением 380 В, выходным напряжением 220 В, номинальным током 63 А, степень защиты шкафа IP20, для установки в помещении с искусственно-регулируемыми климатическими условиями.
