Описание

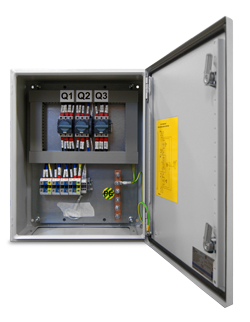

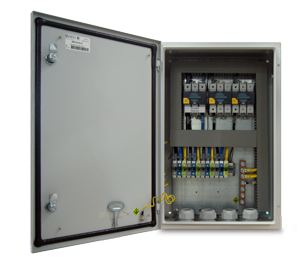

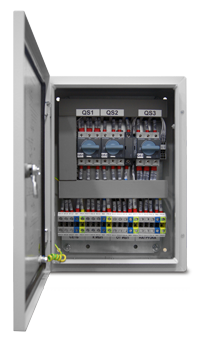

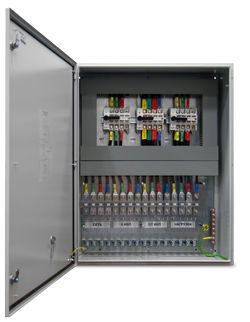

Щит байпаса предназначен для увеличения надежности системы бесперебойного питания за счет переключения питания от источника питания на обходную линию, на время технического обслуживания источника или его замены.
Этот механизм состоит из двух основных частей – электронного байпаса (статического) и механического (ручного) байпаса. Такая электронно-механическая конструкция позволяет переводить нагрузку с инвертора ИБП на байпас и обратно без изменения характера напряжения. Байпас является связующим звеном между входом и выходом ИБП и позволяет осуществлять эту связь в обход механизма резервирования питания.
Область применения
Применяется в системах бесперебойного питания зданий, производственных предприятий, офисов, строительных объектов, в сфере ЖКХ.
Сертификаты
Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» утв. Решением КТС от 16.08.2011 г. №768, ТР ТС 020/2011 «Электромагнитная совместимость технических средств» утв. Решением КТС от 09.12.2011 г. №879
Функции
- отключение под и без нагрузки;
- обеспечение потребителя энергией, в обход источника бесперебойного питания;
- ручное переключение;
- возможность монтажа как гибкой шины, так и кабелем
- тока фазы и нейтрали, среднее и максимальное значение за выбранный промежуток времени*;
- фазные и линейные напряжения, среднее и максимальное значение за выбранный промежуток времени*;
- частота, среднее и максимальное значение за выбранный промежуток времени*;
- активная мощность*;
- реактивная мощность*;
- общая мощность и мощность по каждой фазе*;
- коэффициент мощности по каждой фазе и общий с указанием характера нагрузки*.
*Опционные функции
Технические характеристики
|
Наименование параметра |
Значение |
|
|
Номинальное рабочее напряжение |
Переменное |
400В, 500В, 690В1 |
|
Постоянное |
220В, 440В |
|
|
Частота |
50Гц, 60Гц |
|
|
Степень защиты по ГОСТ 14254-80 |
IP20 |
|
|
Температура окружающей среды |
от -10°C до +40°C |
|
|
Относительная влажность воздуха |
не более 80% без конденсации при 55°C не более 95% с конденсацией при 40°C |
|
|
Атмосферное давление |
от 630 мм рт. ст. до 800 мм рт. ст. (от 84,0 кПа до 106,7 кПа) |
|
1 С клеммными крышками или межфазными перегородками
