Описание
Климатический шкаф предназначен для размещения радиоэлектронного, телекоммуникационного оборудования, защиты их от несанкционированного доступа, обеспечения
автономного функционирования.
Климатический шкаф обеспечивает температурно-влажностный режим внутри шкафа с параметрами, определяемыми требованиями производителей указанной аппаратуры, а также защиту их от воздействия окружающей среды в любое время года.
В состав стандартного климатического шкафа входят:
- утеплитель однослойный;
- система обогрева;
- система кондиционирования;
- система вентиляции.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Преимущества
- конструкция позволяет использовать специализированные климатические системы (вентилятор, фильтр, кондиционер, теплообменник и обогреватели), которые обеспечат функционирование оборудования и аккумуляторных батарей в экстремальных условиях.
- удаленный контроль и мониторинг, потребляемой шкафом электроэнергии, контроль затопления, удара (вибрации), пожарных датчиков, открытия двери, критической температуры отсека аккумуляторных батарей.
- удобство монтажа;
- простота эксплуатации;
- широкий модельный ряд;
- широкий выбор опций;
- антивандальное исполнение.
Конструкция

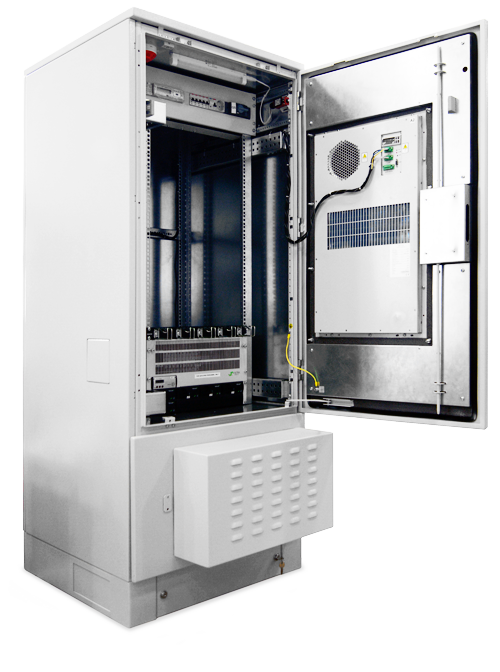

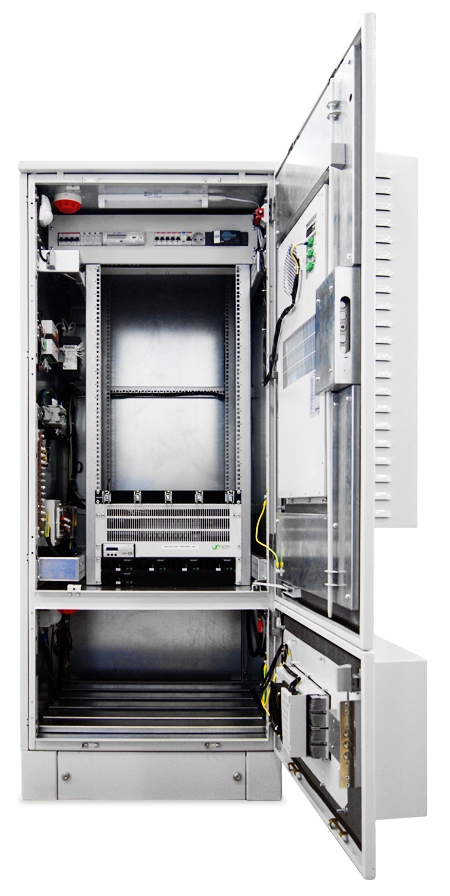

Климатический шкаф представляет собой металлическую конструкцию с наружными панелями, состоящую из следующих отсеков:
- телекоммуникационный отсек с вводно-распределительным модулем;
- отсек аккумуляторных батарей.
Отсеки разделены между собой перегородками из оцинкованного листа с кабельными вводами.
Ввод внешних проводников осуществляется через герметичные кабельные вводы.
Возможно изготовление шкафа с различными методами крепления: к полу, к грунту, к стене.
Антивандальное исполнение обеспечивается благодаря использованию сварного каркаса с металлическими панелями толщиной не менее 2-х миллиметров и конструкции двери, препятствующей ее деформации снаружи (скручивание, отгибание), а также благодаря установке вандалозащищенных замков и скрытых петель.
Функции
- защита встраиваемого оборудования от внешних факторов;
- защита от несанкционированного доступа;
- защита от импульсных и грозовых перенапряжений.
Опции
- утеплитель двухслойный;
- система освещения;
- система вентиляции с фильтрами;
- датчик удара;
- датчик открытия двери;
- датчик дыма;
- датчик температуры;
- датчик затопления;
- система пожаротушения;
- карман для документации;
- дождевая крыша.
Технические характеристики*
|
Модель |
КШ-Е-9.5.6-1-1.1.0 |
КШ-Е-12.6.8-1-1-1.1.0 |
КШ-Е-27.8.8-1-1.1.0 |
КШ-Е-36.8.8-1-2.1.1 |
|
Степень защиты |
до IP55 |
|||
|
Климатическое исполнение |
УХЛ1 |
|||
|
Конструкция |
цельносварная |
|||
|
ЛКП |
полиэфирный порошок |
|||
|
Материал наружных стен |
холоднокатаный лист железа толщиной до 2-х мм |
|||
|
Материал внутренних стен |
оцинкованный лист толщиной 1 мм |
|||
|
Габаритные размеры |
765х500х565 |
850х650х740 |
800х800х1700 |
1950х800х800 |
|
Способ установки |
Навесной |
Навесной/напольный |
Напольный |
Напольный |
|
Способ обслуживания |
Одностороннее |
Одностороннее |
Двухстороннее |
Двухстороннее |
* - технические характеристики климатических шкафов могут быть изменены в зависимости от требований Заказчика
Условное обозначение
|
КШ-Е- |
Х. |
Х. |
Х- |
Х- |
Х. |
Х. |
Х |
|
Климатический шкаф электрический |
Высота в юнитах |
Ширина |
Глубина |
Микроклимат |
Количество секций |
Количество отсеков в первой секции |
Количество отсеков во второй секции |
|
|
Пример: 9 юнитов |
Пример: 500 мм |
Пример: 600 мм |
0-без кондиционирования; 1-с кондиционированием; 2-с вентиляцией. |
1 или 2 секции |
1 или 2 отсека |
1 или 2 отсека |
Пример условного обозначения: КШ-Е-9.5.6-1-1.1.0 - климатический шкаф электрический высотой 9U шириной 50 см, глубиной 60 см, с кондиционированием, одной секцией и одним отсеком.
