Описание

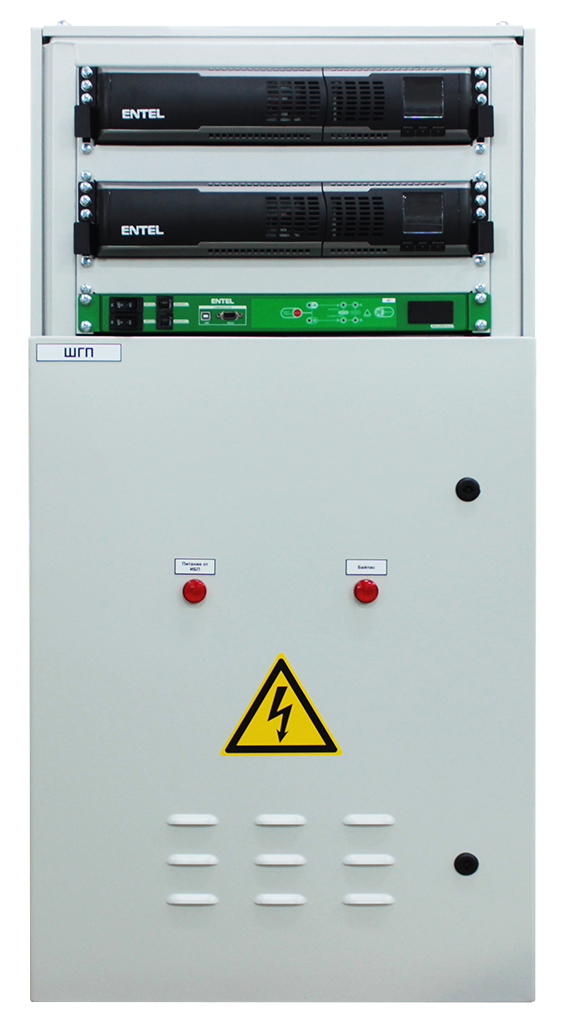

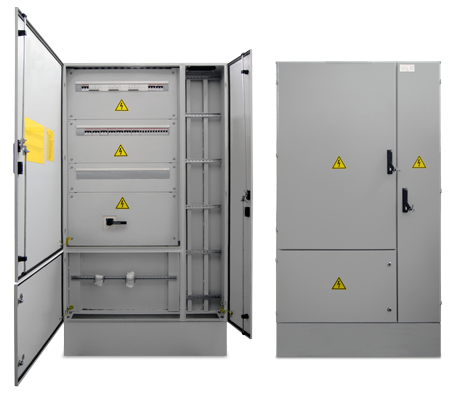

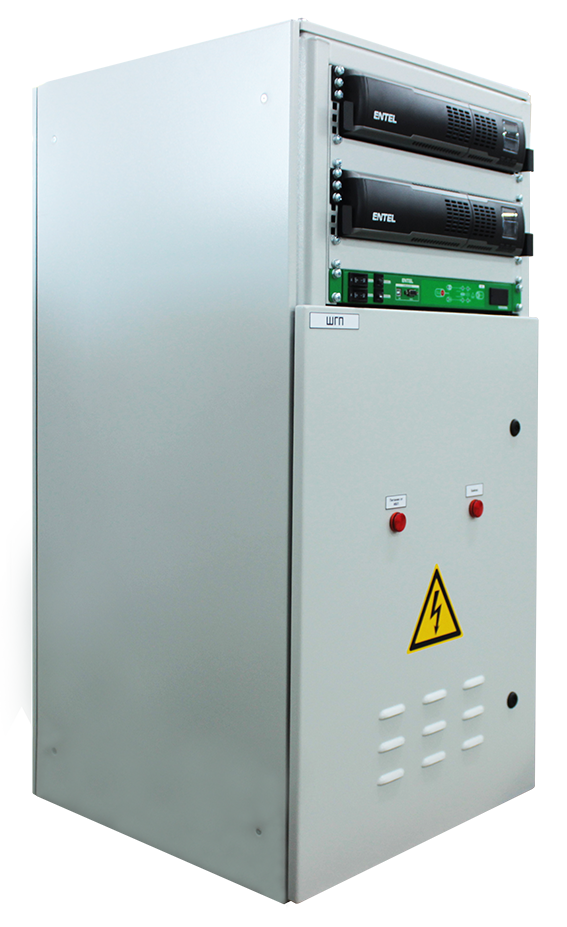

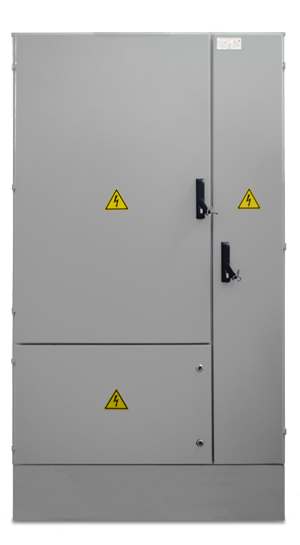

Шкаф гарантированного питания (ШГП) предназначен для организации гарантированного питания потребителей автоматизированных систем контроля и управления распределенными объектами энергетического назначения.
Функции
- автоматическое переключение нагрузки с отказавшего основного ввода на резервный ввод и обратное переключение при восстановлении питания на основном вводе;
- формирование сигнала о режимах работы шкафа для системы дистанционного управления;
- формирование обобщенного предупредительного сигнала при срабатывании защит, исчезновении напряжения на шинах;

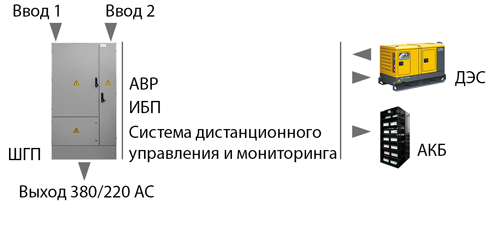

Функции аварийного (резервного) ввода, в зависимости от исполнения ШГП, может выполнять дизель-генераторная установка (ДГУ) либо аккумуляторные батареи.
Преимущества
- гарантированное питание потребителей;
- надежность и безопасность потребителей;
- эффективная работа и повышенный срок службы оборудования.
Область применения
Металлургия и машиностроение; аэропорты; телекоммуникационные системы; медицинские учреждения; нефтехимическая отрасль; целлюлозно-бумажная и горнорудная промышленность.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Опции
- устройство автоматического ввода резерва;
- ДГУ;
- аккумуляторные батареи;
- блок аварийного освещения;
- обогрев шкафа;
- система мониторинга и управления (СМИУ);
- комплект ЗИП.
Технические характеристики
|
Номинальное рабочее напряжение, В |
220/380 |
|
Номинальная рабочая частота, Гц |
50 |
|
Номинальный ток, А |
До 400 |
|
Вид конструкции |
Шкаф |
|
Способ обслуживания |
Односторонний, двухсторонний |
|
Степень защиты, по ГОСТ 14254-80 |
IР41 |
|
Допустимая величина пульсации по напряжению, % |
Менее 0,5 |
|
Допустимая величина пульсации по току, % |
Менее 0,5 |
|
Дистанционный контроль за ШПГ |
Ethernet |
|
Подвод кабеля |
Снизу или сверху |
|
Сейсмостойкое исполнение |
До 9 баллов по MSK64 |
Условное обозначение
|
ШГП- |
ХХХХ |
ХХХХ- |
ХХХХ- |
ХХ |
ХХХХ |
|
Наименование |
Номинальное входное напряжение, В |
Номинальное выходное напряжение, В |
Номинальный ток, А |
Степень защиты, IP |
Климатическое исполнение и категория размещения |
Пример условного обозначения ШГП – 0380/0220-0350-41 УХЛ3 - шкаф гарантированного питания с номинальным входным напряжением 380 В, выходным напряжением 220 В, номинальным током 350 А, степень защиты шкафа IP 41, для установки в помещении с искусственно регулируемыми климатическими условиями.
