Описание

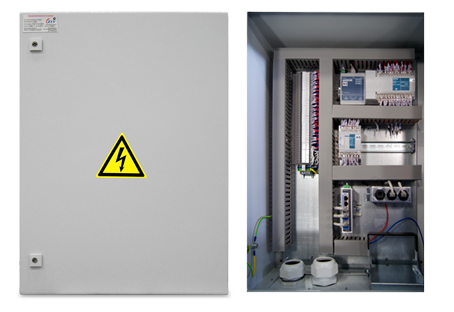

Шкаф сбора данных (ШСД) представляет собой металлический шкаф, в котором на монтажной панели размещается иэлектротехническая аппаратура.

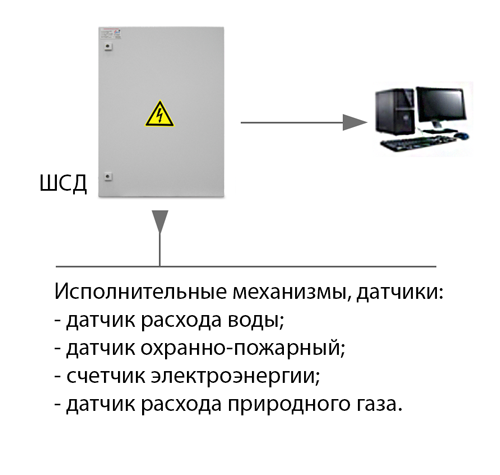

ШСД используется для коммуникации по протоколам, основанным на принципе «запрос-ответ». В ШСД установлены модули связи и аппараты защиты цепей питания. Модули объединяются в сеть с помощью двухпроводной линии связи и подключаются к персональному компьютеру или панели оператора.
Опции
- интерфейс связи с системами верхнего уровня по протоколу Modbus TCP (Ethernet) или Modbus RTU (RS485);
- GPRS-модем;
- Wi-Fi роутер;
- счетчики электроэнергии;
- источник бесперебойного питания для возможности автономной работы оборудования после исчезновения внешнего электропитания в течении 30 минут;
- дополнительные съемные носители;
- промышленный компьютер;
- датчик открытия двери;
- СМИУ;
- антивандальное исполнение;
- комплект запасных частей (ЗИП).
Преимущества
- возможность ведения архива событий и формирования ошибок;
- большой выбор опций для расширения функциональности оборудования;
- формирование отчетной документации;
- контроль состояния приборов.
Функции
- преобразование сигналов от приборов учета и контроля;
- сохранение (буферизация) данных учета расходов в память контроллера (по умолчанию сроком на 1 год);
- доступ к сохраненным данным и настройки параметров работы системы;
- программно-задаваемые (предупреждающие и аварийные) уровни сигналов;
- отображение технологических параметров во время работы системы;
- сигнализация неисправности;
- гальваническая развязка вторичных цепей питания контроллера и датчиков;
- автономная работа при отсутствии основного электропитания.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Техническая характеристика
|
Наименование |
Тип исполнения |
|||
|
ШСД – DC/… |
||||
|
Канал связи |
AJ |
DI |
RS-485 |
Ethernet |
|
Характеристика сигнала |
(0-10B, 4-20vA) |
24VDC |
Modbus RTU |
Modbus TCP |
|
Количество каналов связи (макс.) |
67 |
144 |
128 |
128 |
|
Рабочее напряжение питающей сети |
220VAC 50 Гц |
|||
|
Габаритные размеры |
В соответствии с паспортной табличкой |
|||
|
Степень защиты |
IP 65 |
|||
|
Температура эксплуатации, ТО |
0…+40 °C |
|||
Условное обозначение
|
ШСД- |
AIххх/ |
Dixxx/ |
Ux/ |
Gx/ |
VTx/ |
Tx/ |
Xx |
|
Наименование |
AIU (0-67) – количество а на логовых входов (0-10В) AII (0-67) – количество дискретных входов (4-20мА) |
DI (8-144) – количество дискретных входов |
U0 – без ист о чн ика бесперебойного питания U1 – с источником бесперебойного питания |
G0 – без ком- мутационно- го модуля G1 – GPRS модем G2 – Wi-Fi точка доступа G3 – Modbus RTU (RS-485 |
VT0 – без трансформа- тора напряжения VT1 – с трансформатором напряжения |
Т0 - температурноеисполнение 0°С- +40°С Т1 - температурноеисполнение -25°С-+40°С |
Х0 – стандартное исполнение Х1 – антивандальное исполнение Х2 – резервный код |
Пример условного обозначения: ШСД- AIU16/ DI32/ U1/ G1/ VT0/ Т0/ Х0 - шкаф сбора данных с количеством аналоговых входов 16 шт., дискретных входов 32 шт., с источником бесперебойного питания, GPRS-модемом, без трансформатора напряжения, для размещения в помещении температурой окружающей среды от 0°С до +40°С, стандартного исполнения.
