Описание

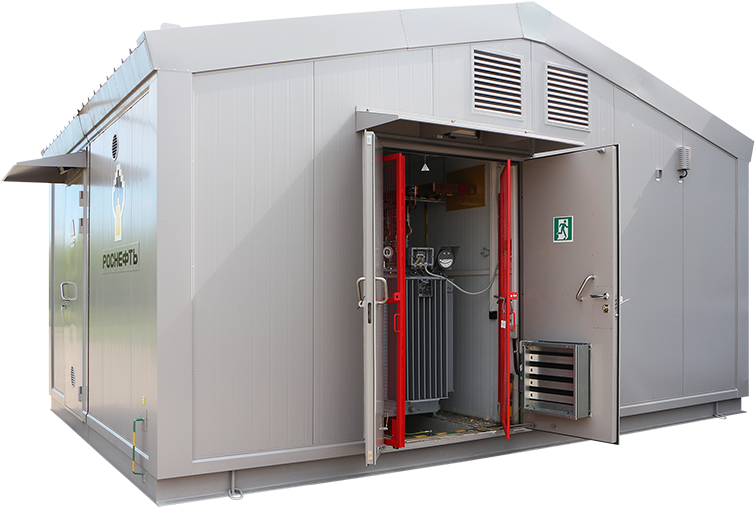

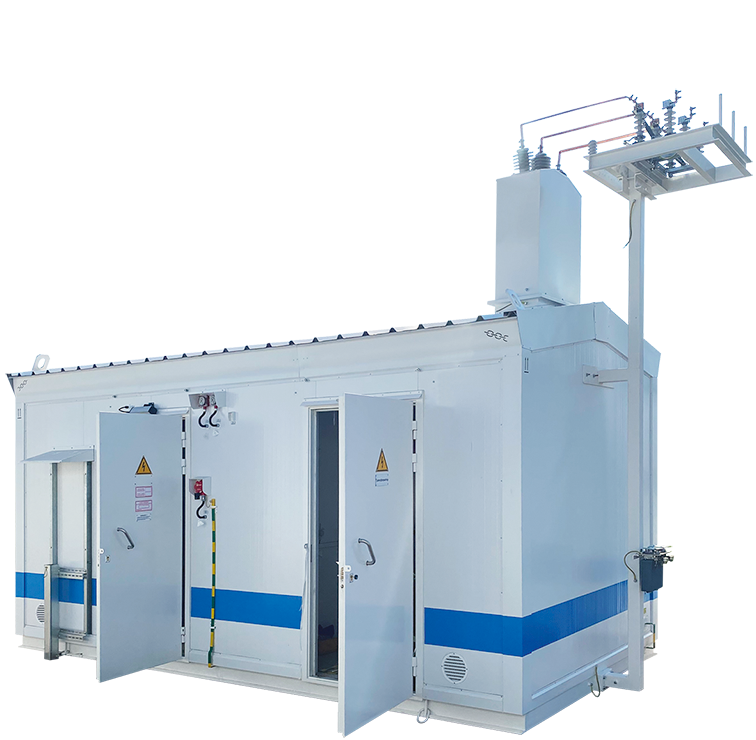

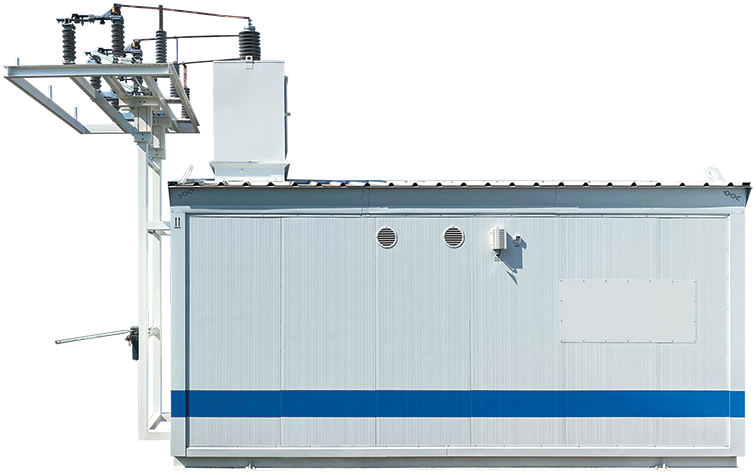

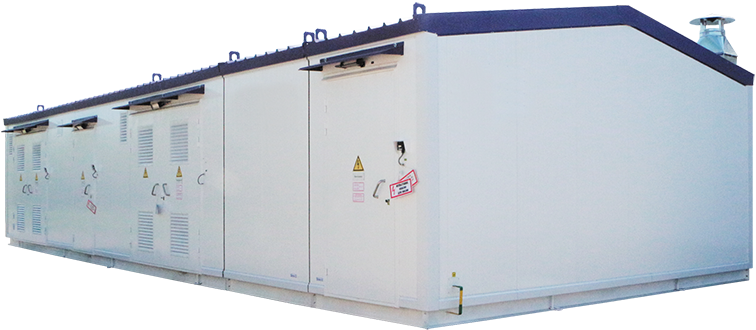

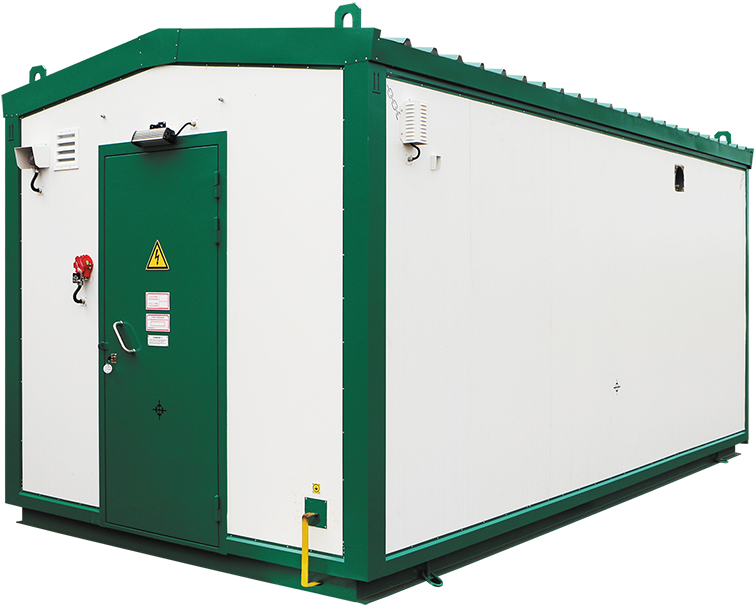

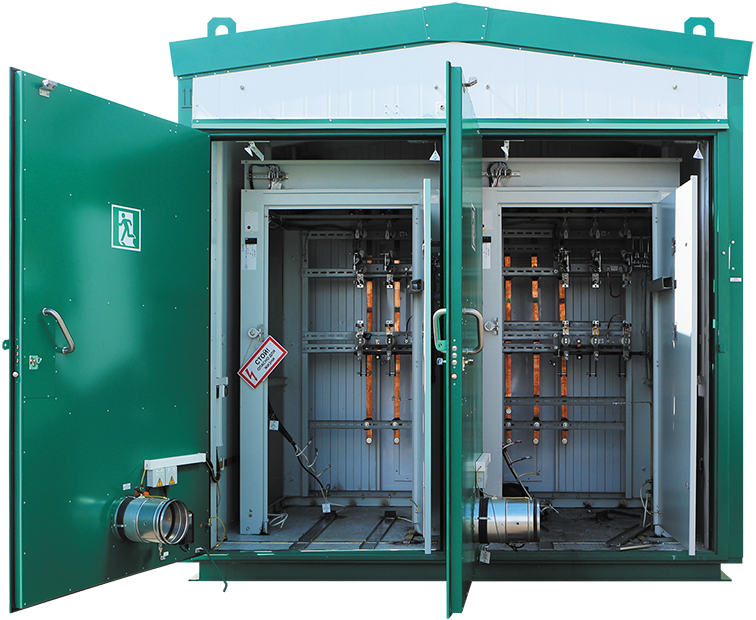

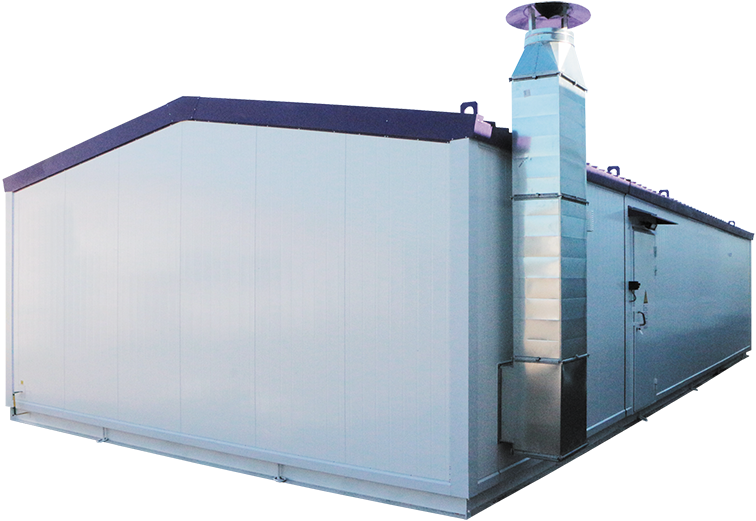

Подстанции трансформаторные комплектные наружной установки в утепленных мобильных блок-контейнерных зданиях с понижающими 6(10)/0,4 кВ или повышающими 0,4/6(10) кВ трансформаторами мощностью до 2500 кВА типа КТПНУ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- устойчивость к взлому;
- огнестойкость;
- пожаробезопасность;
- сейсмостойкость;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Технические характеристики
|
Наименование параметра |
Значение |
|
|
Мощность силового трансформатора, кВА |
160 |
|
|
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
|
|
Номинальное напряжение на стороне НН, кВ |
0,4 |
|
|
Ток термической стойкости на стороне ВН, кА (в течение 1 с) |
20 |
|
|
Ток электродинамической стойкости на стороне ВН, кА |
51 |
|
|
Ток электродинамической стойкости на стороне НН, кА (в течение 1 с) |
25 |
|
|
Ток термической стойкости на стороне НН, кА (в течение 1с) |
20 |
|
|
Ток сборных шин на стороне НН, кА |
0,4 |
|
|
Уровень изоляции по ГОСТ 15161: - с масляным трансформатором - с сухим трансформатором |
нормальная облегченная |
|
|
Степень защиты оболочки по ГОСТ 14254 |
IP23, IP34 |
|
|
Степень огнестойкости по СНиП 21-01-97 |
II |
|
|
Масса КТПНУ, кг не более: - блок-контейнер 1; - блок-контейнер 2 (без трансформаторов); - блок-контейнер 3 |
7600 9300 7600 |
|
Условное обозначение
|
Х КТПНУ – Х / Х / Х – Х – ХХ Х У1 |
|
|
Х |
Число силовых трансформаторов (при одном трансформаторе число не указывается) |
|
КТПНУ- |
Комплектная трансформаторная подстанция наружной установки |
|
Х/ |
Номинальная мощность силового трансформатора, кВА |
|
Х/ |
Класс напряжения на стороне высшего напряжения (ВН), кВ: 6, 10 |
|
Х- |
Класс напряжения на стороне низшего напряжения (НН), кВ – 0,4 кВ |
|
Х- |
Вид исполнения: П – проходная; Т – тупиковая. |
|
Х |
Исполнение ввода ВН: К – кабельный; В – воздушный. |
|
Х |
Исполнение ввода НН: К – кабельный; В – воздушный. |
|
Х |
Климатическое исполнение и категория размещения |
|
ТУ |
Условное обозначение технических условий |
Пример условного обозначения: 2КТПНУ-1000/10/0,4-П-ВК У1, ТУ 3412-001-61938140-2015 - Двухтрансформаторная комплектная подстанция наружной установки с номинальным напряжением на стороне ВН - 10кВ, с номинальным напряжением на стороне НН - 0,4 кВ с трансформатором 1000 кВА, проходная, с воздушно-кабельным вводом на ВН и НН.
